Пошаговый гайд по обжиму витой пары RJ-45 дома
Обжать витую пару (сетевой кабель RJ-45) в домашних условиях — это реально, недорого и занимает около 10-15 минут даже у новичка. Самое сложное — это аккуратно разложить проводки в правильном порядке.
1. Что нужно купить (Инструменты и материалы)
Вам понадобится всего два компонента и один инструмент:
- Кабель «Витая пара» (UTP cat 5e или cat 6). Для дома достаточно cat 5e (гигабитный интернет работает стабильно).
- Коннекторы RJ-45. Важно: для кабеля cat 5e и cat 6 коннекторы немного отличаются (у 6-й категории провод толще). Берите обычные, под свой кабель. Лучше взять с запасом (новички часто портят 1-2 штуки с первого раза).
- Кримпер (обжимные клещи). Специальный инструмент. Стоит недорого (300-800 рублей), но без него качественно обжать руками почти невозможно.
Лайфхак:
Также очень желательно иметь Стриппер (нож для снятия изоляции), но часто он встроен в кримпер. Если нет — можно использовать обычный нож, но аккуратно.
2. Какой стандарт выбрать? (T568A или T568B)
Существует два стандарта раскладки проводов: A и B.
- Если вы обжимаете кабель с двух сторон одинаково, он называется Patch Cord (патч-корд) — именно так делают провода для соединения компьютера с роутером.
- Самое главное правило: Если вам нужен обычный прямой кабель (ПК -> Роутер, Роутер -> Телевизор), обе стороны должны быть обжаты ОДИНАКОВО.
- Чаще всего в России и мире используется схема T568B. Рекомендую использовать именно её.
3. Пошаговая инструкция по обжиму
Шаг 1. Снятие внешней изоляции
- Возьмите кримпер. В нем есть специальное углубление с лезвием (или используйте стриппер).
- Вставьте кабель в углубление примерно на 2-3 см от края.
- Сожмите ручки и проверните кабель вокруг оси (или просто потяните, если нож острый).
- Снимите внешнюю оболочку.
Внимание!
Не порежьте тонкие проводки внутри. Если вы повредили изоляцию внутренних жил — отрежьте этот кусок и начните заново.
Шаг 2. Раскрутка и выравнивание

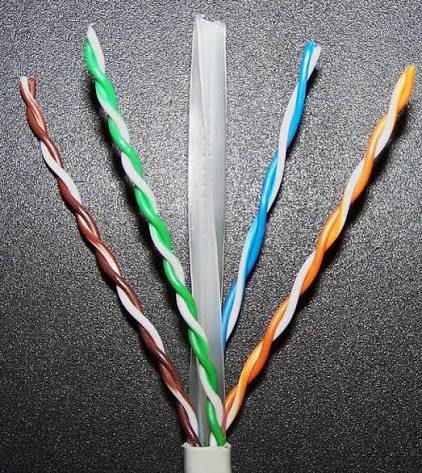

- Внутри вы увидите 4 пары скрученных проводов (оранжевый, зеленый, синий, коричневый).
- Раскрутите их. Старайтесь раскручивать на минимальную длину, чтобы пары оставались витыми почти до самого конца — это гасит помехи.
- Распрямите провода пальцами. Они должны стать ровными, как струны. Полезно протянуть каждый провод с нажимом через палец или ручку отвертки.
Шаг 3. Раскладка по схеме T568B
Разложите провода строго в один ряд в следующем порядке слева направо, если держать коннектор защелкой вниз, а отверстием к себе:
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Запоминалка для B-схемы:
Первые два — оранжевые. В середине (3-4-5-6) — зеленые с синим вперемешку: (бело-зеленый, синий, бело-синий, зеленый). Последние — коричневые.
(Если решили делать по схеме T568A: поменяйте местами оранжевую и зеленую пары. То есть: 1. Бело-зеленый, 2. Зеленый, 3. Бело-оранжевый, 4. Синий, 5. Бело-синий, 6. Оранжевый, 7. Бело-коричневый, 8. Коричневый).
Шаг 4. Подрезка
- Соберите проводки в плотный ряд. Убедитесь, что они лежат ровно, не перекрещиваются.
- В кримпере есть нож (обычно на лезвии стриппера или отдельное отверстие с ножом).
- Отрежьте кончики так, чтобы осталось примерно 12-15 мм ровных проводов. Срез должен быть строго перпендикулярным.
Шаг 5. Вставка в коннектор
- Возьмите коннектор RJ-45 защелкой (язычком) ВНИЗ, а медными контактами ВВЕРХ (к себе).
- Аккуратно, но с усилием, вставьте провода в коннектор до упора.
- Проверка 1: Внешняя оболочка (изоляция кабеля) должна зайти внутрь коннектора на 5-7 мм. Это нужно для того, чтобы зажим держался за оболочку, а не за тонкие жилы.
- Проверка 2: Посмотрите в торец коннектора. Вы должны видеть торцы всех 8 медных жил, упирающихся в пластик.
Шаг 6. Обжим (Кримповка)
- Вставьте коннектор в кримпер. Там есть специальный порт 8P8C (он только один такой широкий).
- С силой сожмите ручки кримпера до щелчка (или до упора).
- Разожмите и вытащите кабель.
- Попробуйте потянуть коннектор, а затем кабель. Кабель должен сидеть мертво, не выпадать.
4. Проверка
Самый простой способ — воткнуть кабель в роутер и компьютер. Если лампочки загорелись, а интернет появился (и скорость гигабитная), вы справились.
Если интернета нет:
- Частая ошибка новичков: внешняя оболочка кабеля не зажата в хвостовике коннектора. Провода болтаются, и контакт отходит.
- Или вы перепутали порядок проводов. Перепроверьте внимательно.
5. Частые ошибки
- Слишком длинные провода. Если расплести слишком много, сигнал будет с помехами, а внешняя изоляция не войдет в коннектор. Идеал — 1 см.
- Неровный срез. Если какой-то провод короче остальных, он не достанет до ножа коннектора и контакта не будет.
- Неправильный порядок. Можно не заметить, что перепутал бело-зеленый с бело-синим. Лучше пересчитать дважды перед обжимом.
А что если нужно обжать розетку?
Если вы делаете кабель для подключения интернет-розетки, там обжимать не нужно. Вы просто зачищаете провода и вставляете их в ножи в розетке по нарисованной на ней схеме (обычно B) с помощью специального ножа или канцелярского. Это еще проще.
