Подробный гайд: обжим витой пары (RJ-45) клещами (кримпером)
1. Что такое кримпер (клещи RJ-45)?

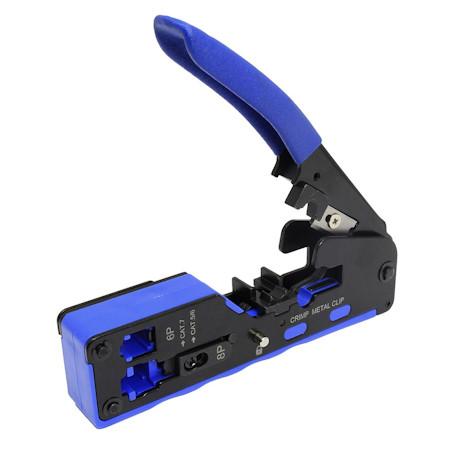

Кримпер (от англ. crimp — обжимать) — это специализированный инструмент для монтажа разъёмов RJ-45 на витую пару. В быту его часто называют «клещи для обжима», «обжимка» или просто «кримпер».
Основные части кримпера:
- Матрица (пресс-форма) — фигурная выемка, в которую вставляется коннектор RJ-45. При сжатии рукояток ножи матрицы вдавливают контактные ножи коннектора в жилы кабеля.
- Нож (лезвие для зачистки) — используется для аккуратного снятия внешней изоляции с кабеля.
- Кусачки — подрезают жилы витой пары перед вставкой в коннектор.
Виды кримперов:
| Тип | Назначение |
|---|---|
| 8P8C (RJ-45) | Самый распространённый — для Ethernet-кабелей (UTP/STP) |
| 6P4C / 6P6C (RJ-11/RJ-12) | Для телефонных кабелей |
| Комбинированный | Один инструмент с несколькими матрицами (8P, 6P, 4P) |
| Для неэкранированного кабеля (UTP) | Обычный кримпер |
| Для экранированного кабеля (STP/FTP) | Имеет металлическую прижимную планку для экрана |
2. Что понадобится для работы
Инструменты:
- Кримпер (клещи RJ-45) — основной инструмент
- Стриппер (опционально) — для аккуратной зачистки изоляции (можно заменить ножом на кримпере или канцелярским ножом)
- Кабельный тестер (опционально, но настоятельно рекомендуется) — для проверки правильности обжима
Материалы:
- Витая пара (UTP/STP) — категории Cat 5e или Cat 6 (для 1 Гбит/с и выше)
- Коннекторы RJ-45 — 8-контактные прозрачные разъёмы. Берите с запасом (минимум 2–3 шт. на каждый кабель — первый обжим почти всегда получается неидеальным)
3. Стандарты распиновки: T568A и T568B
Существует два стандарта обжима, утверждённые TIA/EIA. Разница — только в порядке цветов жил.
Стандарт T568B (самый распространённый в России и мире)
Используется для прямых кабелей (патч-кордов), соединяющих компьютер с роутером/свитчем.
| Контакт | Цвет жилы |
|---|---|
| 1 | Бело-оранжевый |
| 2 | Оранжевый |
| 3 | Бело-зелёный |
| 4 | Синий |
| 5 | Бело-синий |
| 6 | Зелёный |
| 7 | Бело-коричневый |
| 8 | Коричневый |
Стандарт T568A
| Контакт | Цвет жилы |
|---|---|
| 1 | Бело-зелёный |
| 2 | Зелёный |
| 3 | Бело-оранжевый |
| 4 | Синий |
| 5 | Бело-синий |
| 6 | Оранжевый |
| 7 | Бело-коричневый |
| 8 | Коричневый |
Типы кабелей:
- Прямой (Patch cable) — оба конца обжаты по одному стандарту (чаще всего T568B / T568A). Соединяет ПК ↔ роутер, роутер ↔ свитч.
- Перекрёстный (Cross-over) — один конец T568A, другой T568B. Используется для соединения двух компьютеров напрямую (без свитча). В современном оборудовании с Auto-MDIX практически не нужен.
4. Пошаговая инструкция обжима
Шаг 1. Подготовка кабеля
- Отрежьте кабель нужной длины.
- Снимите 2–3 см внешней изоляции. Используйте нож на кримпере или стриппер.
Важно:
режьте аккуратно, чтобы не повредить изоляцию самих жил. Если жила надпиливается — её проводимость ухудшается.
3. Если кабель экранированный (FTP/STP), не повредите фольгу и дренажный провод.
Шаг 2. Разделение и выпрямление жил
- Раскрутите пары и разделите 8 жил.
- Аккуратно выпрямите каждую жилу пальцами — они должны стать максимально ровными.
Шаг 3. Раскладка по цвету (T568B)
Разложите жилы слева направо в таком порядке:
Бело-оранжевый | Оранжевый | Бело-зелёный | Синий | Бело-синий | Зелёный | Бело-коричневый | Коричневый
Сожмите их плотно между пальцами, чтобы они легли в ряд.
Шаг 4. Подрезка жил
- Возьмите жилы в руку и ровно подрежьте их кусачками на кримпере.
2. Длина оставшихся жил должна быть около 12–14 мм — ровно столько, чтобы они вошли в коннектор до упора, а внешняя изоляция кабеля зашла внутрь коннектора на 5–7 мм:
- Если жилы будут слишком длинными — они согнутся внутри коннектора.
- Если слишком короткими — внешняя изоляция не попадёт под зажим коннектора, и кабель будет «болтаться».
Шаг 5. Вставка жил в коннектор
- Возьмите коннектор RJ-45 разъёмом (контактами) к себе, защёлкой вниз.
- Аккуратно введите жилы в каналы коннектора. Держите кабель крепко, чтобы порядок цветов не сбился.
- Продвигайте жилы до упора — вы должны увидеть через прозрачный корпус, что медные концы жил уперлись в переднюю стенку коннектора.
4. Убедитесь, что:
- Каждая жила попала в свой канал.
- Внешняя изоляция кабеля зашла внутрь коннектора (под пластиковый зажим).
- Порядок цветов не нарушился.
Шаг 6. Обжим
- Поместите коннектор в матрицу 8P кримпера.
2. Сожмите рукоятки до характерного щелчка (или до упора):
- В этот момент 8 металлических ножей матрицы вдавливают контактные ножи коннектора в жилы кабеля, пробивая их изоляцию (технология IDC — Insulation Displacement Contact).
- Одновременно пластиковая планка прижимает внешнюю изоляцию кабеля, фиксируя его внутри коннектора.
3. Разожмите рукоятки и извлеките готовый кабель.
Шаг 7. Повторите для второй стороны
Повторите шаги 1–6 для второго конца кабеля, используя тот же стандарт (для прямого кабеля).
5. Проверка соединения
Визуальная проверка:
- Посмотрите на коннектор спереди: все 8 медных концов жил должны быть видны у передней стенки.
- Посмотрите сбоку: внешняя изоляция должна быть зажата внутри коннектора.
- Проверьте, что ни одна жила не выскочила из канала.
Проверка тестером:
- Вставьте один конец кабеля в передатчик (TX) тестера, другой — в приёмник (RX).
- Включите тестер. Все 8 светодиодов должны загораться последовательно (1-2-3-4-5-6-7-8) на обоих блоках.
- Если какой-то светодиод не горит — жила не подключена (обрыв).
- Если горит не та лампа — перепутан порядок (перекрёстка).
Проверка без тестера:
Подключите кабель к компьютеру и роутеру. Если на сетевой карте и роутере загорелись линк-лампочки (обычно зелёная или жёлтая) — физическое соединение есть. Но это не гарантирует, что все 8 жил работают: при обрыве двух жил (4, 5, 7, 8) интернет на скорости 100 Мбит/с будет работать, а на 1 Гбит/с — нет.
6. Типичные ошибки и как их избежать
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Жилы не дошли до упора | Нет контакта | Проверять визуально через прозрачный корпус |
| Перепутан порядок цветов | Нерабочий кабель или перекрёстный линк | Сверяться с распечаткой стандарта |
| Внешняя изоляция не зашла в коннектор | Кабель болтается, жилы отходят со временем | Оставлять длину жил 12–14 мм |
| Надпиливание жил при зачистке | Ухудшение контакта, обрыв | Использовать стриппер или делать аккуратный продольный надрез |
| Жила попала не в тот канал | Короткое замыкание или обрыв | Плотно прижимать жилы друг к другу перед вставкой |
| Слабый обжим | Плохой контакт | Сжимать рукоятки до упора |
| Слишком длинная зачистка | Жилы торчат и замыкают | Снимать 2–3 см изоляции, не больше |
7. Советы профессионалов
Покупайте качественные коннекторы. Дешёвые коннекторы часто имеют плохо заточенные ножи, которые не пробивают изоляцию жилы. Обратите внимание на коннекторы с позолоченными контактами — они долговечнее.
Для первого раза берите коннекторы с запасом. Даже у опытных мастеров 1 из 10 коннекторов уходит в брак.
Не делайте кабель слишком длинным без необходимости. Витая пара Cat 5e работает на длине до 100 метров, но для домашнего использования обычно достаточно 3–10 метров.
Для скрытой прокладки используйте кабель с монолитной жилой (solid), а для патч-кордов — с многопроволочной (stranded). Коннекторы для них немного разные (но большинство универсальные).
Если кабель экранированный (FTP), используйте экранированные коннекторы с металлической оболочкой и обязательно подключайте дренажный провод к экрану коннектора.
Маркируйте кабели. После обжима наклейте бирки с обоих концов — это сэкономит часы при настройке сети.
8. Быстрая шпаргалка (T568B)
Коннектор (контактами к себе):
┌─────────────────────────────────────────────────┐
│ [1] [2] [3] [4] [5] [6] [7] [8] │
│ БО О БЗ С БС З БК К │
│ │
│ БО = Бело-оранжевый С = Синий │
│ О = Оранжевый БС = Бело-синий │
│ БЗ = Бело-зелёный З = Зелёный │
│ БК = Бело-коричневый К = Коричневый │
└─────────────────────────────────────────────────┘
Удачного обжима! Если что-то не получится с первого раза — не расстраивайтесь, отрежьте коннектор кусачками и попробуйте снова. Навык приходит после 3–5 кабелей.
Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.
