Настройка сети ipfire (Linux)

2020.12.03


Cамое главное правильно настроить внешнюю и локальную сеть, для дальнейшего управления дистрибутивом.

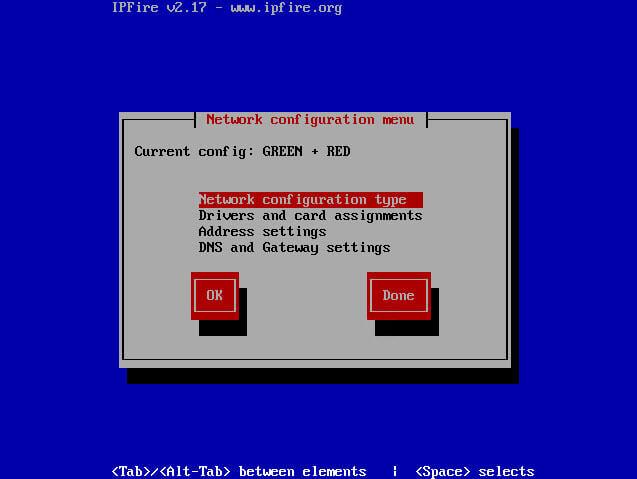

  1. Перед вами окно настройки сети Green + Red

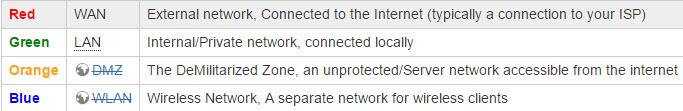

  2. В описание назначения сети, где:
    • red это внешняя сеть, будет использоваться для vpn канала
    • Green это локальная сеть
    • Ogange это демилитаризованная зона
    • Blue это WLAN, для Wifi.

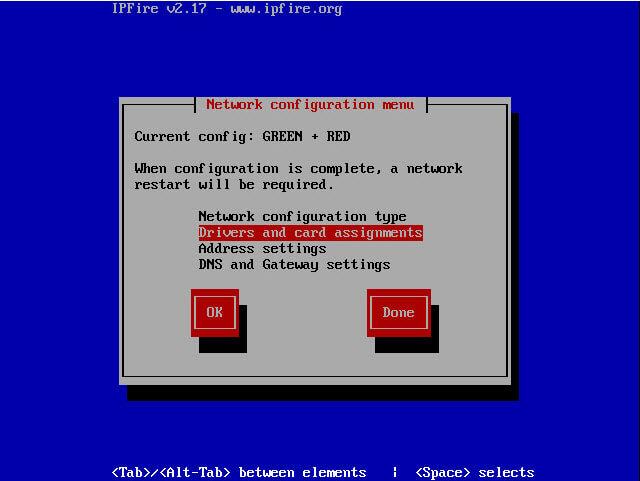

Выбираем drivers and card assignments.

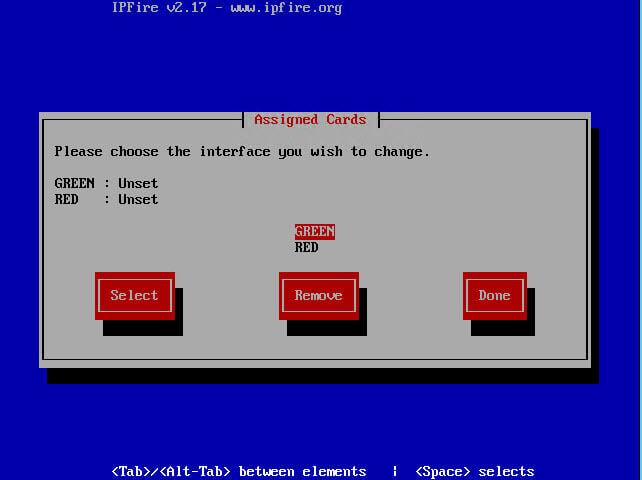

  1. к green и red нет привязанных сетевых адаптеров, исправим это. Выбираем green.

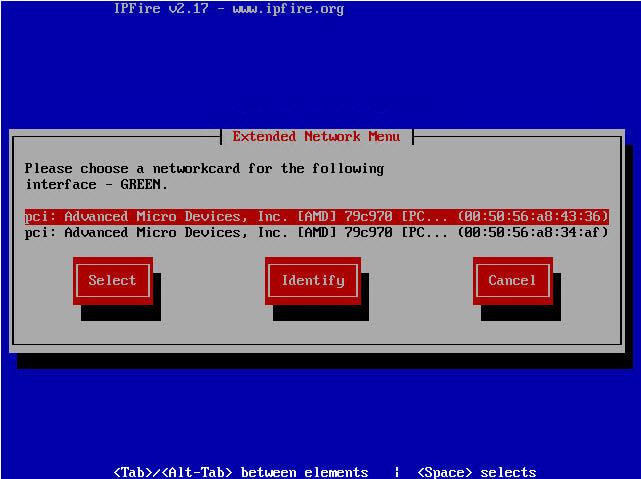

  2. выбираем нужный сетевой адаптер, полезно видно mac адреса.

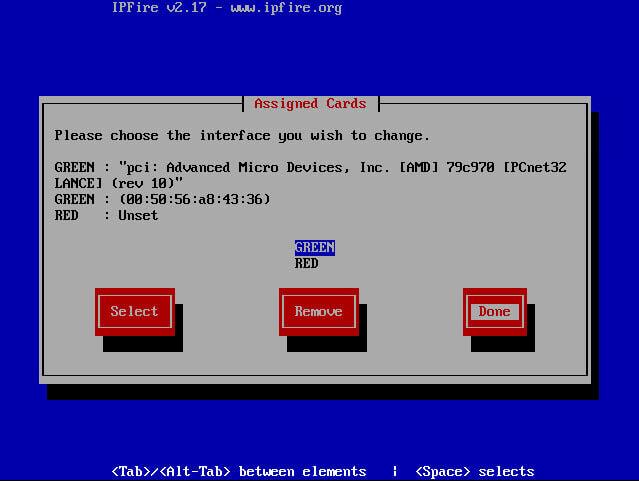

  3. Все к зеленому мы привязали железку

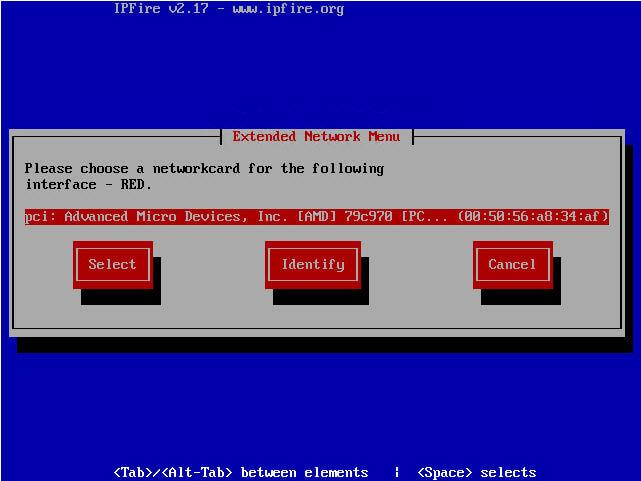

  4. Сделаем тоже самое для красного интерфейса

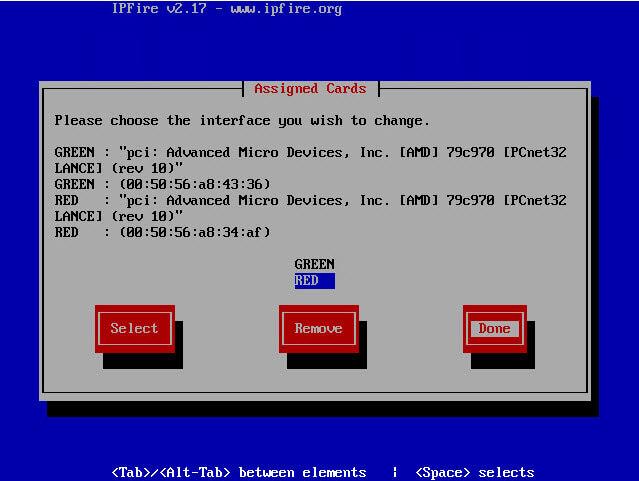

  5. теперь когда зеленый и красный имеют выход в нужные коммутаторы можно двигаться дальше.

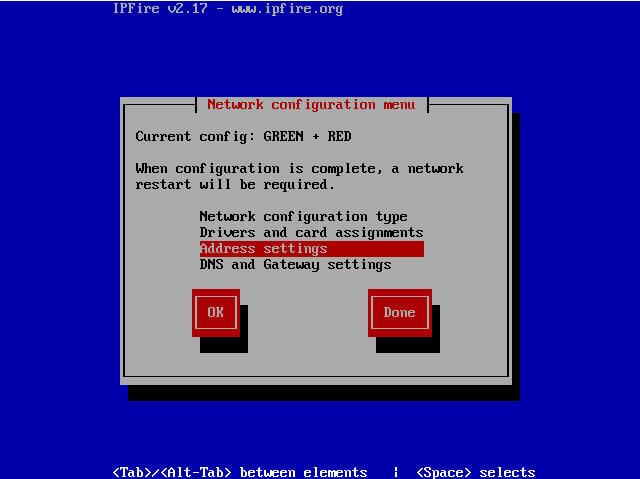

  6. теперь настроим статические ip адреса для нашего сервера, хотя у вас в ЛВС и может быть dhcp для серверов, но я вам рекомендую, любому серверу давать статику. Выбираем Address settings.

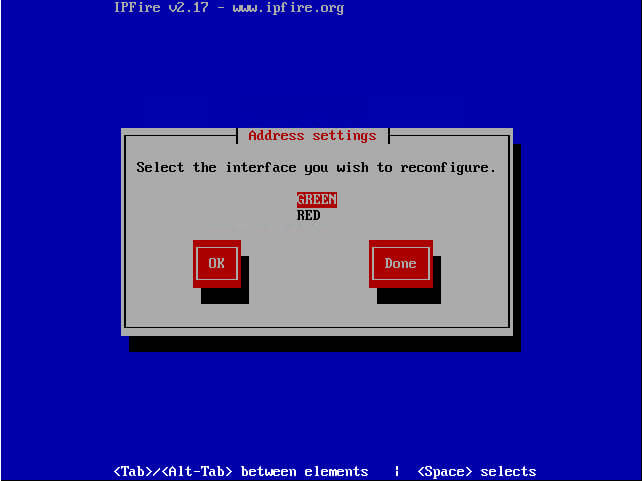

  7. в начале настроим зеленый интерфейс

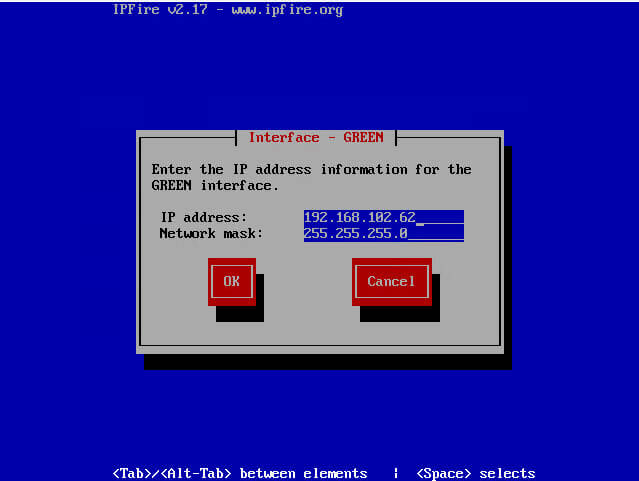

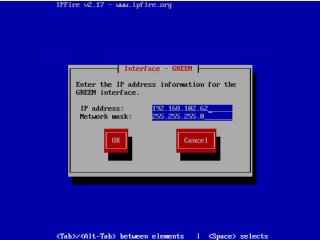

  8. задаем нужный вам ip адрес и маску подсети.

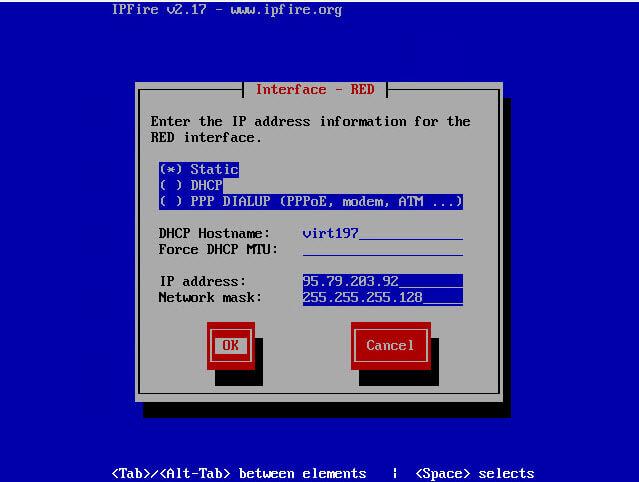

  9. тоже самое проделываем со внешним красным интерфейсом. Можно использовать:
    • Статический ip адрес
    • DHCP назначение
    • PPOE или модемы

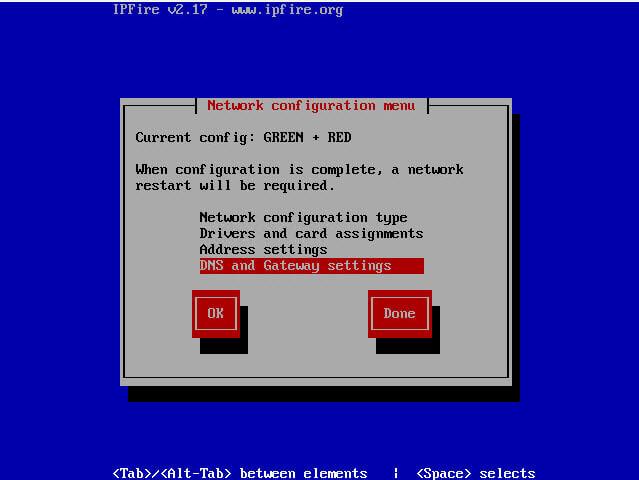

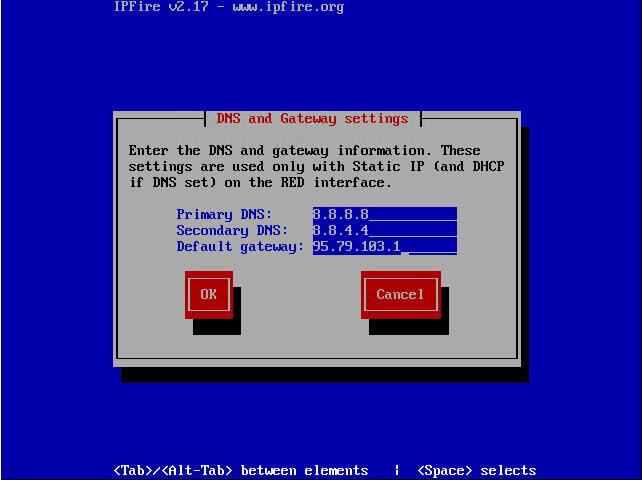

  10. внешний ip мы настроили, но не указали для него dns сервера и шлюз по умолчанию, сделать это для красного интерфейса можно в пункте DNS and Gateway settings.
  11. выбран в качестве dns не провайдерские dns, а гугловские.

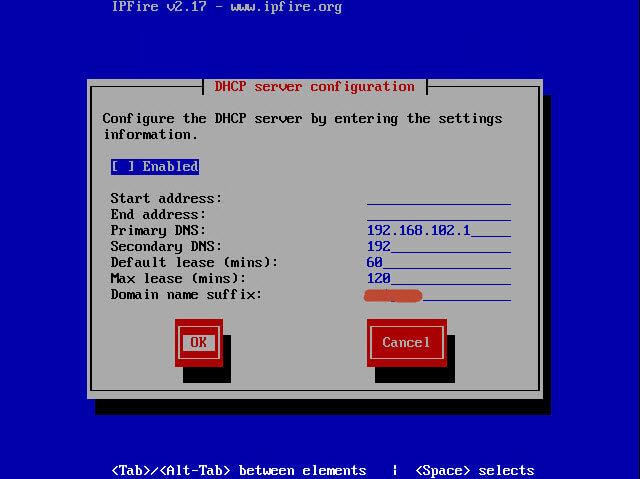

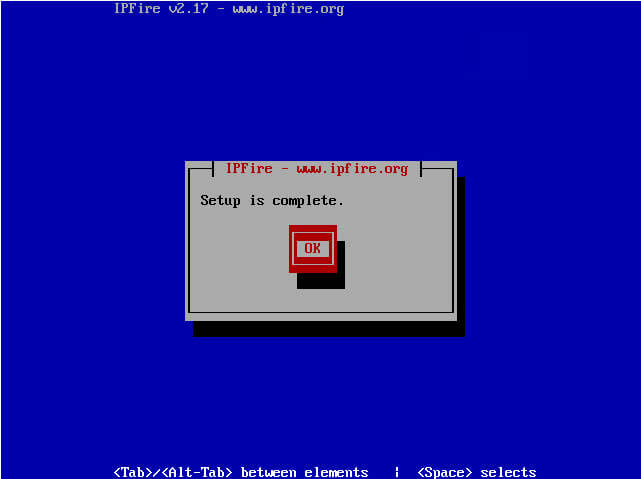

  12. Все ipfire установка почти закончена, в конце мастер вам предложит настроить dhcp сервер, если вам это не нужно то просто пропустите этот пункт.

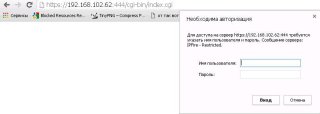

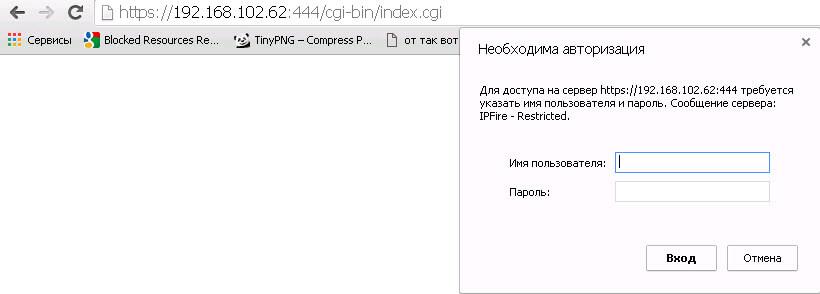

  13. открываем браузер и вводим адрес https://ip адрес:444.
