Давайте подробно опишу все обозначения на экранах Insyde H2O BIOS:
ИЗОБРАЖЕНИЕ 1: Главное меню (графический интерфейс)
Подробный гайд на биос Insyde H2O (GJ86) с картинками и описанием всех слов, кодов на них
Верхняя панель:
- Insyde (логотип слева) - производитель BIOS
- Intel(R) Core(TM) i7-12650H - модель процессора
- DRAM Frequency: 4800 MHz - частота оперативной памяти
- Memory Size: 32768 MB - объем ОЗУ (32 ГБ)
- BIOS Version: FB06 - версия BIOS
- KBC/EC Version: FB01 - версия контроллера клавиатуры/Embedded Controller
- ME FW Version: 16.1.27.2176 - версия Intel Management Engine
- 18:58:10 - текущее время
- 2025/07/23 WED - дата (среда)
- insyde H2BIOS (логотип справа)
Основные опции (иконки):
Continue (Продолжить)
- This selection will direct the system to continue to booting process
- Продолжение загрузки системы
Boot Manager** (Менеджер загрузки)
- This selection will take you to the Boot Manager
- Переход к выбору загрузочного устройства
Boot From File** (Загрузка из файла)
- Boot system from a file or device
- Загрузка системы из файла или устройства
Administrator Secure Boot** (Управление безопасной загрузкой)
- Go to Administrator Secure Boot
- Настройка безопасной загрузки (выделено желтым)
Setup Utility** (Утилита настройки)
- Go to Setup Utility
- Переход к настройкам BIOS
Нижняя панель (клавиши управления):
- F1 Help - справка
- ↑↓ Select Item - выбор пункта (стрелки вверх/вниз)
- ENTER Select SubMenu - вход в подменю/выбор

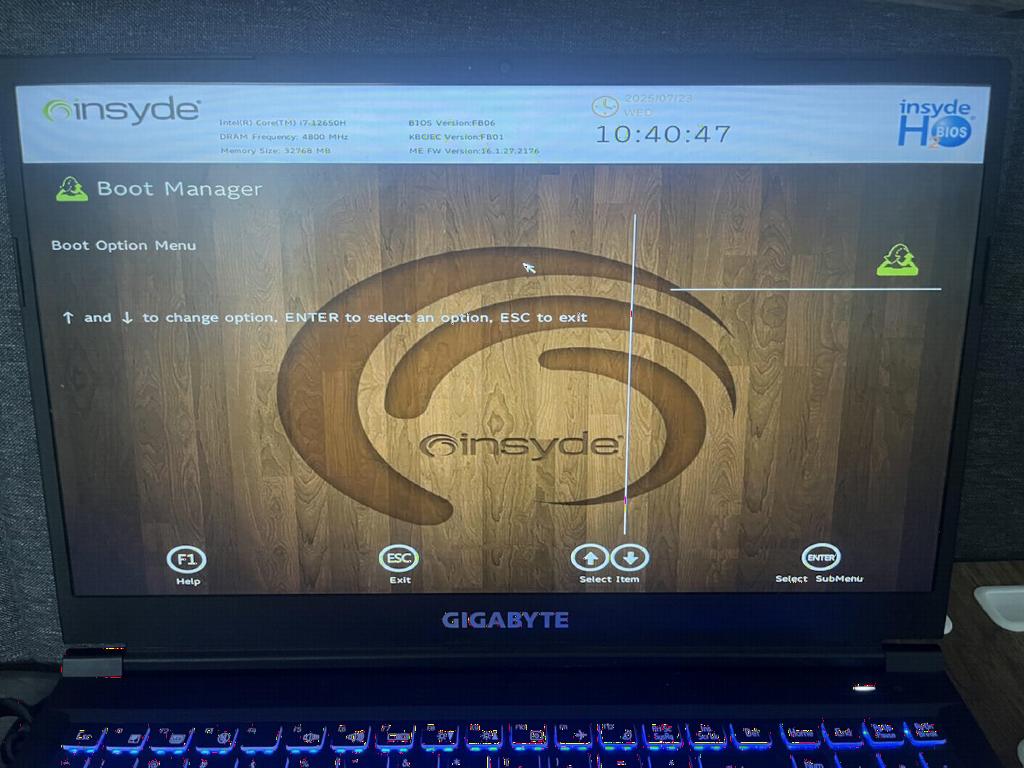

ИЗОБРАЖЕНИЕ 2: Boot Manager (Менеджер загрузки)
Подробный гайд на биос Insyde H2O (GJ86) с картинками и описанием всех слов, кодов на них
Элементы:
- Boot Manager - заголовок
- Boot Option Menu - меню вариантов загрузки
- ↑ and ↓ to change option, ENTER to select an option, ESC to exit
- Стрелки для смены опции, ENTER для выбора, ESC для выхода
Клавиши внизу:
- F1 Help - справка
- ESC Exit - выход
- ↑↓ Select Item - выбор пункта
- ENTER Select SubMenu - выбор подменю

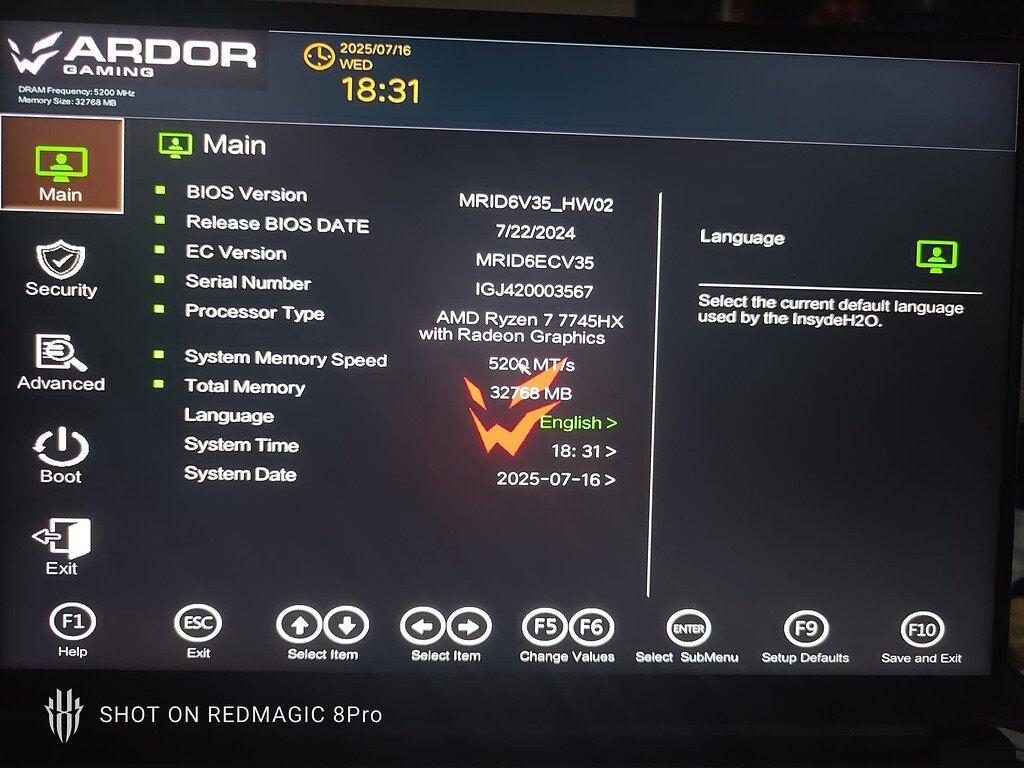

ИЗОБРАЖЕНИЕ 3: Setup Utility (Main вкладка)
Левая боковая панель (меню):
- Main (Главное) - выделено красным
- Advanced (Дополнительно)
- Security (Безопасность)
- Boot (Загрузка)
- Exit (Выход)
Основная информация:
- InsydeH2O Version - версия BIOS
- Processor Type - тип процессора
- System Bus Speed - скорость системной шины
- System Memory Speed - скорость памяти
- Cache RAM - кэш-память
- Total Memory - общий объем памяти
- Channel A / Channel B - каналы памяти
- SODIMM 0 / SODIMM 1 - слоты оперативной памяти
- Platform Configuration - конфигурация платформы
- CPUID - идентификатор процессора
ИЗОБРАЖЕНИЯ 4-6: Классический текстовый интерфейс
Подробный гайд на биос Insyde H2O (GJ86) с картинками и описанием всех слов, кодов на них
Подробный гайд на биос Insyde H2O (GJ86) с картинками и описанием всех слов, кодов на них
Подробный гайд на биос Insyde H2O (GJ86) с картинками и описанием всех слов, кодов на них
Вкладки меню (верхняя панель):**
- Information - информация о системе
- Main - основные настройки
- Security - безопасность
- Boot - загрузка
- Exit - выход
Раздел Information:
- CPU Type - тип процессора
- CPU Speed - частота процессора
- HDD0/HDD1 Model Name - модель жесткого диска
- HDD0/HDD1 Serial Number - серийный номер диска
- System BIOS Version - версия BIOS
- GOP Version - версия Graphics Output Protocol
- Serial Number - серийный номер ноутбука
- Asset Tag Number - инвентарный номер
- Product Name - название продукта
- Manufacturer Name - производитель
- UUID - уникальный идентификатор

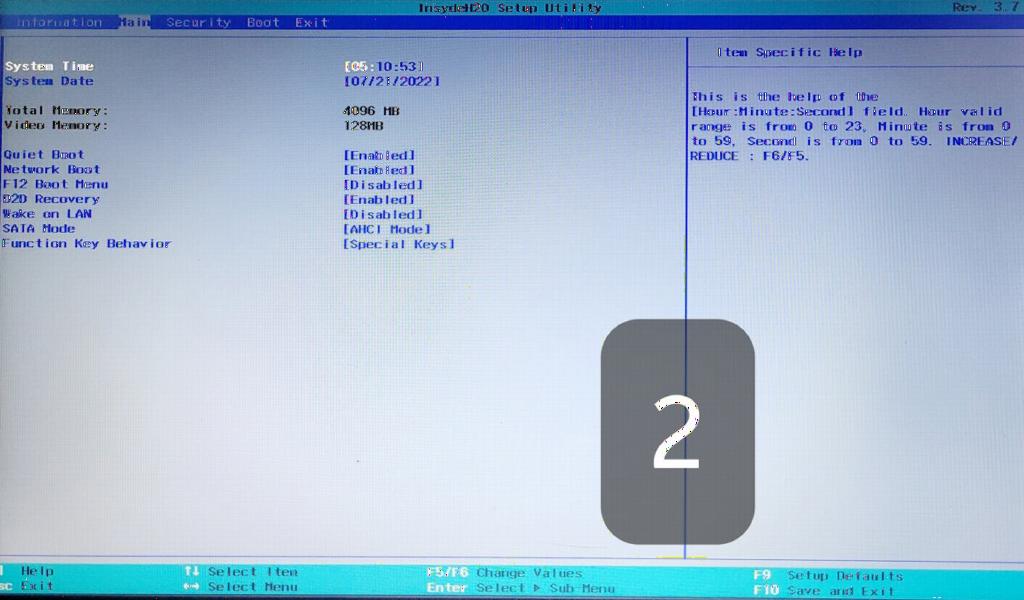

Раздел Main:
- System Time [05:10:53] - системное время
- System Date [07/21/2022] - системная дата
- Total Memory: 4096 MB - объем ОЗУ
- Video Memory: 128MB - видеопамять
- Quiet Boot [Enabled] - тихая загрузка (включено)
- Network Boot [Enabled] - сетевая загрузка
- F12 Boot Menu [Disabled] - меню загрузки F12 (отключено)
- D2D Recovery [Enabled] - восстановление с диска D2D
- Wake on LAN [Disabled] - пробуждение по LAN
- SATA Mode [AHCI Mode] - режим SATA контроллера
- Function Key Behavior [Special Keys] - поведение функциональных клавиш
Панель помощи (Item Specific Help):
Показывает справку по выбранному пункту, например: - "This is the help of the [Hour:Minute:Second] field. Hour valid range is from 0 to 23, Minute is from 0 to 59, Second is from 0 to 59. INCREASE/REDUCE: F6/F5."
ИЗОБРАЖЕНИЕ: Boot меню
Настройки загрузки:
- Boot Mode: [UEFI] - режим загрузки (UEFI или Legacy)
- Secure Boot: [Enabled] - безопасная загрузка (включена)
Boot priority order - приоритет загрузки:
- Windows Boot Manager - загрузчик Windows
- USB HDD: JetFlashTranscend 4GB - USB накопитель
Опции справа:
- Enabled - включено
- Disabled - отключено (выделено синим)
ОБЩИЕ КЛАВИШИ УПРАВЛЕНИЯ (внизу экрана):
| Клавиша | Функция |
|---|---|
| F1 | Help - справка |
| ESC | Exit - выход |
| ↑↓ | Select Item - выбор пункта |
| ←→ | Select Menu - выбор меню |
| F5/F6 | Change Values - изменение значений |
| Enter | Select ► Sub-Menu - вход в подменю |
| F9 | Setup Defaults - загрузить настройки по умолчанию |
| F10 | Save and Exit - сохранить и выйти |
| +/- | Change Opt. - изменение опций |
| Tab | Switch to hotkey area - переключение в область горячих клавиш |
ДОПОЛНИТЕЛЬНЫЕ ОБОЗНАЧЕНИЯ:
В разделе Advanced (расширенные настройки):
- RC ACPI Settings - настройки ACPI
- Connectivity Configuration - конфигурация подключений
- CPU Configuration - настройки процессора
- Power & Performance - питание и производительность
- PCH-FW Configuration - настройки Platform Controller Hub
- Thermal Configuration - тепловые настройки
- Platform Settings - настройки платформы
- ACPI D3Cold settings - настройки энергосбережения
- OverClocking Performance Menu - разгон (если доступно)
- AMT Configuration - Intel Active Management Technology
- Intel ICC - Intel Clock Control
- Debug Settings - отладочные настройки
- Trusted Computing - доверенные вычисления
- ACPI Settings - настройки ACPI
- Intel TXT Information - Intel Trusted Execution Technology
- Acoustic Management Configuration - управление шумом
- AMI Graphic Output Protocol Policy - протокол вывода графики
- SIO Common Setting - Super I/O настройки
- PCI Subsystem Settings - настройки PCI
- USB Configuration - настройки USB
- Network Stack Configuration - сетевой стек
- CSM Configuration - Compatibility Support Module
- NVMe Configuration - настройки NVMe накопителей
В разделе Security:
- Administrator Password - пароль администратора
- User Password - пароль пользователя
- HDD Password - пароль жесткого диска
- Secure Boot - безопасная загрузка
- TPM Device - доверенный платформенный модуль
Это основные обозначения, которые встречаются в BIOS Insyde H2O. Конкретный набор опций может варьироваться в зависимости от модели ноутбука и версии BIOS.
