Подробный гайд: Insyde BIOS H2O (версия FB09)

Разблокировка скрытых настроек InsydeH2O BIOS FB09: дамп, UEFI-переменные, прошивка, инструменты, безопасность.

Подробный гайд: Insyde BIOS H2O (версия FB09)

Важное предупреждение:

Модификация BIOS — рискованная операция. Неправильные действия могут привести к «окирпичиванию» устройства. Все действия вы выполняете на свой страх и риск. Рекомендуется иметь под рукой программатор CH341A с клипсой SOIC8 для восстановления.

Что такое InsydeH2O и версия FB09?

InsydeH2O — это проприетарный UEFI BIOS от компании Insyde Software, широко используемый в ноутбуках брендов Gigabyte, Acer, HP, Lenovo, Xiaomi и других.

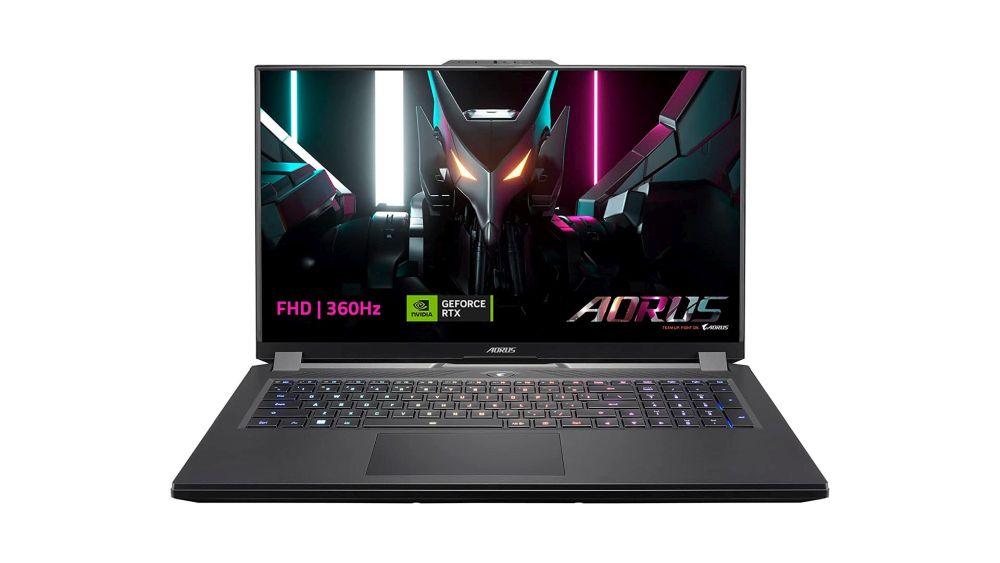

FB09 — это конкретная версия микрокода BIOS, применяемая в ноутбуках серии Gigabyte AORUS 17 XA, Aero 15 XA, G5 MF. Эта версия часто упоминается в запросах на разблокировку скрытых настроек.

Стандартная структура меню InsydeH2O

При обычном входе в BIOS (клавиша `F2` или `Del` при загрузке) доступны следующие вкладки:

Вкладка	Описание
Main	Системная информация, дата/время, версия BIOS
System Configuration	Настройки SATA, USB, аудио, подсветки
Security	Пароли, Secure Boot, TPM, доверенная загрузка
Boot	Приоритет загрузочных устройств, режим UEFI/Legacy
Exit	Сохранение/отмена изменений, загрузка по умолчанию

Вкладки Advanced, Power, Chipset обычно скрыты производителем и недоступны в стандартном интерфейсе.

Способы разблокировки скрытых настроек

Способ 1: Горячие клавиши (не для всех моделей)

Некоторые версии InsydeH2O поддерживают комбинации для отображения скрытых меню:

Fn + Tab при входе в BIOS
A + F10 после выбора UEFI Firmware Settings
R + N при выключенном питании (режим S5) перед включением

Для версии FB09 эти комбинации, как правило, не работают, так как меню заблокированы на уровне кода.

Способ 2: Инструменты UEFI Variable Editor (H2OUVE / RU.efi)

Этот метод позволяет изменять значения переменных BIOS без перепрошивки.

Шаги:

1. Извлеките дамп BIOS:

Скачайте официальный апдейт BIOS с сайта производителя.
Запустите установщик с флагом извлечения (или используйте FPTw64.exe из Intel ME System Tools).

2. Проанализируйте дамп:

Откройте файл в UEFITool → найдите модуль SetupUtility или DXE Driver с упоминанием Setup.
Извлеките PE32-секцию и пропустите через Universal-IFR-Extractor для получения текстового списка переменных с их смещениями (offset) и возможными значениями.

3. Подготовьте загрузочную флешку:

Отформатируйте USB в FAT32 (MBR).
Создайте структуру: EFI/BOOT/bootx64.efi, куда скопируйте RU.efi или H2OUVE.efi.

4. Загрузитесь с флешки:

Отключите Secure Boot в текущем BIOS.
При загрузке выберите USB-устройство.

5. Измените переменные:

В RU: нажмите Alt + = → перейдите к CPUSetup или Setup → найдите нужный offset (например, 0x3C для DVMT Pre-Alloc) → измените значение → Ctrl + W для сохранения.
В H2OUVE: используйте команду setup_var <offset> <value>, например: setup_var 0x1B1 0x0 для разблокировки CFG Lock.

6. Перезагрузите систему.

Примеры полезных переменных (зависят от модели!):

Offset	Описание	Значения
`0x1B1`	CFG Lock (MSR 0xE2)	`0x0` = разблокировано, `0x1` = заблокировано
`0x3C`	DVMT Pre-Allocated Graphics Memory	`0x0`=32MB, `0x1`=64MB, `0x2`=96MB
`0x1EE`	ME Firmware Re-Flash	`0x1` = разрешить обновление ME
`0x315`	Low Power Mode	`0x0`=Off, `0x3`=OS Controlled

Важно:

Смещения (offset) уникальны для каждой версии BIOS! Не копируйте значения из других гайдов без проверки через IFR-экстрактор.

Способ 3: Модификация образа BIOS + перепрошивка

Только для опытных пользователей с программатором!

Скачайте и извлеките .bin-файл BIOS.
С помощью UEFITool и IFR Extractor найдите и измените нужные байты (например, уберите флаги Suppress If для отображения скрытых вкладок).
Пересчитайте контрольную сумму (checksum) образа, если требуется.
Подпишите модифицированный образ официальными ключами (если используется RSA-подпись) — без этого стандартный флешер выдаст ошибку «Invalid firmware image».
Прошейте образ через:

- Модифицированный InsydeFlash.exe с отключёнными проверками, ИЛИ - Аппаратный программатор CH341A + SOIC8 clip напрямую в чип BIOS.

Полезные инструменты

Инструмент	Назначение	Ссылка
UEFITool	Просмотр и извлечение модулей UEFI	GitHub - github.com/LongSoft/UEFITool
Universal-IFR-Extractor	Декомпиляция форм в читаемый текст	GitHub - github.com/donovan6000/Universal-IFR-Extractor
H2OUVE	Редактирование UEFI-переменных из EFI-Shell	Win-Raid - winraid.level1techs.com
RU.efi	Универсальный отладчик UEFI с доступом к переменным	ruexe.blogspot.com
Intel ME System Tools	Дамп BIOS/ME-регионов через FPT	Win-Raid - winraid.level1techs.com/t/me-system-tools

Частые проблемы и решения

Проблема	Возможное решение
«Protected Range Registers» (Error 28)	BIOS блокирует запись. Попробуйте: 1) перевести систему в сон (S3) на 3 мин, 2) разблокировать через `setup_var`, 3) использовать программатор
«Invalid firmware image»	Образ не подписан или изменён. Требуется модификация флешера или аппаратная прошивка
Не сохраняются настройки после перезагрузки	Переменные хранятся в NVRAM — сброс BIOS (Clear CMOS) удалит изменения. Сохраняйте значения оффлайн
Не виден нужный offset в IFR	Переменная может быть в другом модуле (например, `CpuSetup`, `PowerSetup`). Ищите по названию или значению по умолчанию
Ноутбук не включается после прошивки	Используйте программатор для восстановления оригинального дампа. Всегда делайте бэкап до изменений!

Безопасность и рекомендации

Всегда делайте полный бэкап текущего BIOS перед любыми изменениями.
Не отключайте Secure Boot, если не уверены в последствиях — это может нарушить загрузку ОС.
Избегайте изменения неизвестных переменных — даже одно неверное значение может нарушить инициализацию оборудования.
Проверяйте совместимость: настройки для FB09 могут не подойти для FB10/FB12.
Используйте источники: официальные форумы (Win-Raid, BIOS-Mods), документацию Insyde, репозитории с проверенными инструментами.

Дополнительные ресурсы

GitHub: insydeH20-advanced-settings-tools - github.com/mikebdp2/insydeH20-advanced-settings-tools

Примечание:

Версия FB09 специфична для определённых моделей ноутбуков Gigabyte. Перед началом работы убедитесь, что вы работаете именно с этой версией (проверьте в BIOS: Main → BIOS Version). Если у вас FB10, FB12 или другая ревизия — смещения и методы могут отличаться.
