Подробный гид обзор по компонентам платы видеокарты Intel Arc B580
Intel Arc B580 — это видеокарта среднего уровня на базе архитектуры Battlemage (Xe2-HPG) с передовыми компонентами
1. ГРАФИЧЕСКИЙ ПРОЦЕССОР (GPU)
Intel BMG-G21
- Кодовое имя: BMG-G21
- Архитектура: Intel Battlemage Xe2-HPG
- Техпроцесс: TSMC 5 нм
- Размер кристалла: 272 мм²
- Количество транзисторов: 19,6 миллиарда
- Ядра Xe: 20 штук
- Шейдерные процессоры: 2560
- RT ядра (трассировка лучей): 20 штук
- XMX AI движки: 160 штук
- Базовая частота: 1700 МГц
- Boost частота: до 2670 МГц (на практике до 2850 МГц)
2. МИКРОСХЕМЫ ПАМЯТИ GDDR6
Samsung K4ZAF325BC-SC20
- Производитель: Samsung
- Модель: K4ZAF325BC-SC20
- Тип памяти: GDDR6
- Объем: 12 ГБ (6 чипов по 2 ГБ / 16 Гбит каждый)
- Шина памяти: 192-бит
- Частота: 2375 МГц (эффективная 19 Гbps / 20 Gbps)
- Пропускная способность: 456 ГБ/с
- Конфигурация: 512Mx32 (16 Гбит на чип)
МИКРОСХЕМЫ ПАМЯТИ GDDR6
Расположение: 6 чипов памяти расположены вокруг GPU на лицевой стороне платы.
3. СИСТЕМА ПИТАНИЯ (VRM)
Конфигурация питания:
- Разъем питания: 1x 8-pin PCIe
- Максимальное энергопотребление: 190 Вт
- Рекомендуемый БП: 600 Вт
Компоненты VRM:
MOSFET транзисторы
- High-side и Low-side MOSFET для фаз питания GPU
- Обычно используются DrMOS (интегрированные драйверы + MOSFET)
Дроссели (Inductors/Chokes)
- Ферритовые дроссели с маркировкой (обычно 6-8 фаз)
- Обозначаются как "LR12" или аналогично

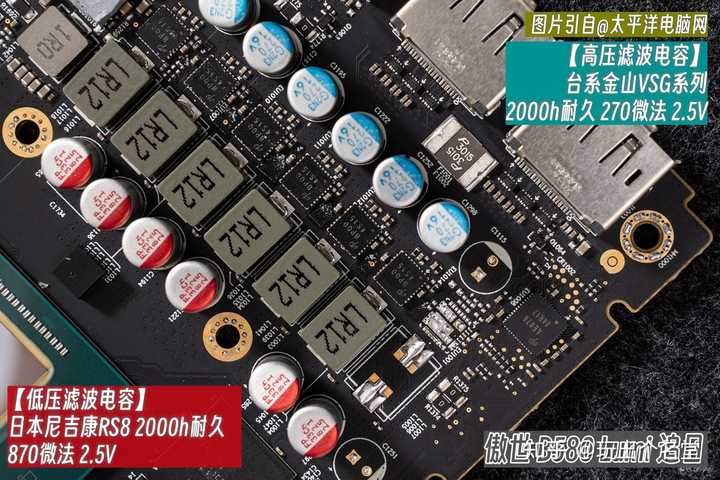

Конденсаторы:
- Твердотельные конденсаторы японских производителей:
- Nippon Chemi-Con (NCC) серии RS8 2000h
- Fujitsu или другие премиум бренды
- Керамические MLCC конденсаторы для фильтрации ВЧ помех
ШИМ-контроллер (PWM Controller)
- Управляет фазами питания GPU
- Обеспечивает стабильное напряжение на ядре
4. ВСПОМОГАТЕЛЬНЫЕ МИКРОСХЕМЫ
BIOS/UEFI чип
- Flash память для хранения прошивки видеокарты
- Обычно 16-32 Мбит
Микросхема мониторинга
- Контролирует температуры, напряжения, обороты вентиляторов
- Обычно Nuvoton или аналогичный контроллер
Display PHY
- Встроено в GPU BMG-G21
- Выходы:
- 1x HDMI 2.1
- 3x DisplayPort 2.1 (один с UHBR 13.5 = 54 Гбит/с, два с UHBR 10 = 40 Гбит/с)
5. СИСТЕМА ОХЛАЖДЕНИЯ

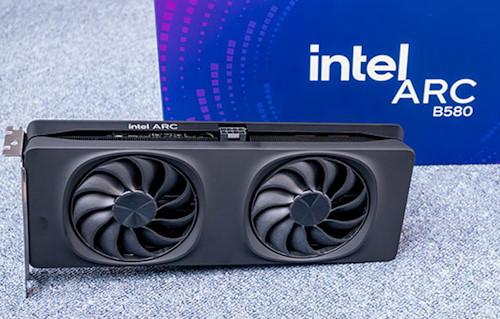

Референсная карта Intel Limited Edition:
- Двухслотовый кулер длиной ~28 см
- Два вентилятора с радиальным потоком
- Алюминиевый радиатор с тепловыми трубками
Термопрокладки:
- Для памяти (Samsung GDDR6)
- Для VRM (MOSFET и дросселей)
Термопаста/PCM:
- Intel использует PCM8500 (фазово-переходный материал)
- Или термопрокладки типа "putty" (полужидкие)
6. ПЕЧАТНАЯ ПЛАТА (PCB)
Характеристики PCB:
- Размеры: Компактная плата (~28 см длина)
- Слоев: 6-8 слоев (типично для современных GPU)
- Цвет: Черный (референсная версия)
- Разъем: PCI Express 4.0 x16 (физически x8 lanes)
Особенности:
- Меньше предшественника Arc A770 (ACM-G10)
- Оптимизированная компоновка компонентов
- Усиленная backplate (металлическая задняя пластина)
7. ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ
Защитные элементы:
- TVS диоды — защита от статического электричества и скачков напряжения
- Предохранители — защита цепей питания
Кварцевый резонатор (Crystal Oscillator)
- Тактовый генератор для GPU и памяти
Разъемы:
- 8-pin PCIe power connector
- Display outputs (HDMI 2.1 + 3x DP 2.1)
8. СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ
Intel Xe2 Architecture Features:
- Ray Tracing Units: 20 аппаратных блоков трассировки лучей
- XMX AI Engines: 160 тензорных ядер для AI/ML задач (233 TOPS)
- XeSS (Xe Super Sampling): Аппаратная поддержка апскейлинга
- AV1 Encoding/Decoding: Аппаратный кодек нового поколения
- DisplayPort 2.1: Поддержка UHBR (Ultra High Bit Rate)
СРАВНЕНИЕ С ПРЕДШЕСТВЕННИКОМ
| Компонент | Arc A770 (ACM-G10) | Arc B580 (BMG-G21) |
|---|---|---|
| GPU | ACM-G10 | BMG-G21 |
| Техпроцесс | TSMC 6 нм | TSMC 5 нм |
| Размер кристалла | ~400 мм² | 272 мм² |
| Память | 8/16 ГБ GDDR6 | 12 ГБ GDDR6 |
| Скорость памяти | 16-17.5 Gbps | 19-20 Gbps |
| Разъем питания | 2x 8-pin | 1x 8-pin |
| TDP | 225 Вт | 190 Вт |

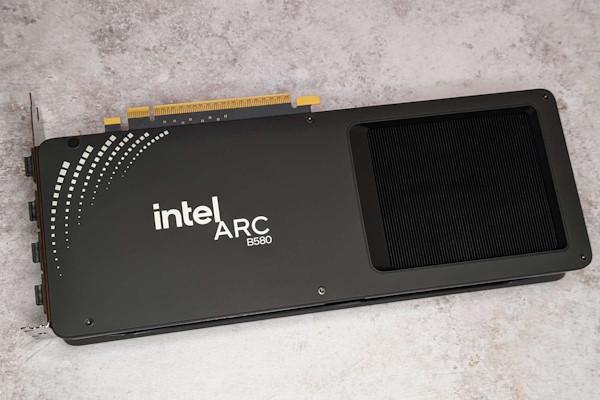

Задняя пластина видеокарты Intel Arc B580
ЗАКЛЮЧЕНИЕ
Intel Arc B580 представляет собой современную видеокарту с:
- Энергоэффективным 5 нм GPU BMG-G21
- Быстрой памятью Samsung GDDR6 (20 Gbps)
- Оптимизированной системой питания (190 Вт TDP)
- Качественными компонентами (японские конденсаторы, твердотельные элементы)
- Передовыми интерфейсами (DisplayPort 2.1, HDMI 2.1, PCIe 4.0)
Плата демонстрирует компактный дизайн с эффективной компоновкой, что делает её отличным выбором для 1440p гейминга по цене от $249
Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.
Статью подготовил: Денис Аверко @Nymexis г. Омск
