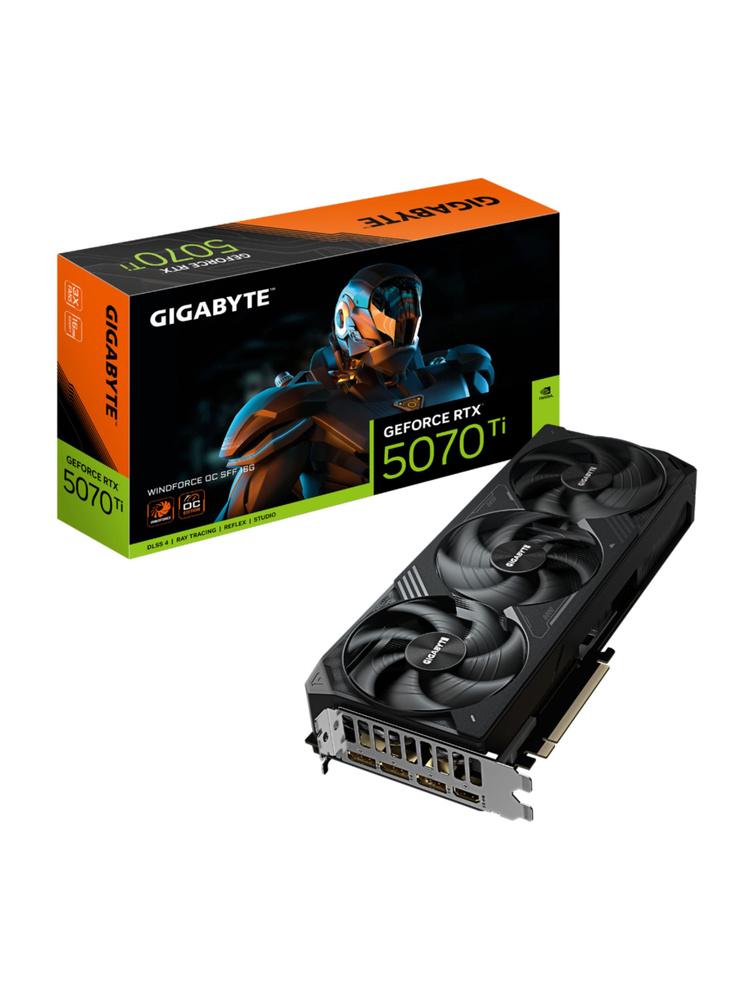

Подробный гайд по Gigabyte RTX 5070 Ti WindForce 3 OC
Эта карта относится к средней линейке Gigabyte (WindForce — это фирменная система охлаждения с тремя вентиляторами). Ниже разобраны технические характеристики, особенности конструкции, настройка и устранение типичных проблем.
1. Технические характеристики (Спецификация)
RTX 5070 Ti основана на архитектуре Blackwell (чип GB203).
- Модель: Gigabyte RTX 5070 Ti WindForce 3 OC
- Ядра CUDA: 8960
- Видеопамять: 16 ГБ GDDR7
- Шина памяти: 256-bit
- Пропускная способность памяти: 896 ГБ/с
- Тактовая частота (Boost): ~2482 МГц (заводской разгон, референс 2452 МГц)
- Интерфейс: PCI Express 5.0 x16
- Разъемы питания: 1x 16-pin (12V-2x6, переходник обычно в комплекте)
- TDP: 300 Вт (рекомендуемый блок питания — от 750 Вт)
- Видеовыходы:
- 3x DisplayPort 2.1b
- 1x HDMI 2.1b
- Габариты: Длина ~ 304-330 мм (довольно длинная), толщина 2.5 слота.
2. Распаковка и Комплектация
В коробке вы найдете:
- Саму видеокарту.
- Кронштейн-подпорку (Anti-Sag Bracket) или держатель для предотвращения провисания (карта тяжелая).
- Переходник питания (обычно 2x 8-pin -> 1x 16-pin).
- Краткое руководство пользователя.
Важно:
В комплекте нет диска с драйверами, всё скачивается с сайта NVIDIA.
3. Дизайн и Система охлаждения (WindForce 3X)
Модель WindForce — это базовая версия от Gigabyte, но с хорошим запасом прочности.
- Вентиляторы: Три 90-мм фирменных вентилятора.
- Технология Alternate Spinning: Центральный вентилятор крутится в другую сторону, чтобы снизить турбулентность и повысить давление воздуха.
- 3D Active Fan: Вентиляторы полностью останавливаются при низкой нагрузке (например, в браузере или офисных приложениях), обеспечивая полную тишину.
- Радиатор: Массивный алюминиевый радиатор с несколькими композитными медными тепловыми трубками, которые напрямую контактируют с GPU.
- Бэкплейт: Металлическая пластина сзади для защиты и жесткости.
- Подсветка: У данной модели (WindForce) обычно нет RGB-подсветки. Если вам нужна подсветка, смотрите модели Gaming OC или AORUS. Это плюс для тех, кто не любит "светомузыку".
4. Установка в корпус (Пошагово)
- Место: Убедитесь, что в корпусе достаточно места. Карта занимает почти 3 слота и имеет длину чуть более 30 см.
- Слот: Вставьте карту в верхний слот PCIe x16 на материнской плате (желательно версии 4.0 или 5.0 для полной скорости).
- Питание:
- Подключите кабель 12V-2x6 (или 2x 8-pin через комплектный переходник).
- Критически важно: Вставляйте коннектор питания до щелчка, плотно, без зазора. Не сгибайте кабель сильно вбок сразу у разъема (оставьте 3-4 см прямого участка).
- Подпорка: Обязательно установите комплектный анти-провис кронштейн. Из-за тяжелого радиатора карта без опоры может деформировать слот PCIe со временем.
5. Настройка и Оптимизация
Установка драйверов
- Скачайте NVIDIA App (заменяет GeForce Experience) или чистый драйвер с сайта nvidia.ru.
- Лучше использовать утилиту DDU (Display Driver Uninstaller) в безопасном режиме, если у вас стояла старая видеокарта (AMD или Nvidia другой серии), чтобы удалить следы старых драйверов.
- Установите свежий драйвер для RTX 50 series.
Фирменное ПО Gigabyte Control Center (GCC)
Скачайте с сайта Gigabyte.
- OC Mode / Silent Mode: Переключение между BIOS карты (физический переключатель на самой карте обычно отвечает за это, но ПО позволяет мониторить).
- Мониторинг: Температуры, частоты, обороты вентиляторов.
- Кривая вентиляторов: Можно настроить агрессивную кривую для снижения температур памяти (GDDR7 греется сильнее GDDR6X).
Андервольтинг (Рекомендуется)
RTX 5070 Ti часто работает эффективнее при андервольтинге (снижении напряжения). Это снижает нагрев и шум, сохраняя производительность или даже повышая её за счет стабильного Boost.
- Используйте MSI Afterburner.
- Попробуйте кривую: 0.950V на частоте ~2700-2800 МГц. Это "золотая середина" для многих экземпляров.
6. Производительность
Видеокарта предназначена для игр в разрешении 1440p (2K) с максимальными настройками и высоким FPS, а также для 4K с использованием DLSS.
- Ключевая фишка: DLSS 4 с генерацией кадров (Multi Frame Generation). Эта технология позволяет вставлять несколько ИИ-кадров между реальными, кратно увеличивая плавность в тяжелых играх (Cyberpunk, Alan Wake 2).
- Трассировка лучей: Отличный уровень, сравнимый с RTX 4080/4080 Super прошлого поколения.
- Температуры: Под нагрузкой GPU держится в районе 65-72°C. Hot Spot может быть около 80°C. Память (VRAM) может достигать 80-85°C — для GDDR7 это норма, но следите, чтобы она не уходила выше 95°C.
7. Возможные проблемы и их решение
1. Черный экран / Нет сигнала:
- Проверьте питание (все ли пины вставлены).
- Проблема с DisplayPort на некоторых мониторах: попробуйте HDMI. NVIDIA выпускала обновление прошивки для пустых экранов на серии 50.
- Проверьте, поддерживает ли ваш монитор стандарт Display Stream Compression (DSC) при подключении по DP 2.1.
2. Сильный нагрев или шум:
- Проверьте, не упирается ли карта в стекло корпуса (ей нужен приток воздуха).
- Настройте кривую вентиляторов вручную. Заводская настройка "0 RPM" может долго не включать вентиляторы, из-за чего карта стартует с высокой температуры, а потом резко раскручивается.
3. Низкая производительность:
- Убедитесь, что карта вставлена в слот PCIe x16 с версией Gen 4 или Gen 5 (проверьте в GPU-Z).
- Убедитесь, что в настройках Windows включен "Планировщик с аппаратным ускорением GPU".
- Проверьте, не включен ли вертикальный синхронизация (VSync) в драйвере или игре, ограничивающая FPS.
Gigabyte RTX 5070 Ti WindForce 3 OC — это надежная рабочая лошадка без лишней мишуры.
- Плюсы: Тихая работа в простое, хорошее охлаждение для TDP 300W, заводской разгон, современные порты (DP 2.1), отличная цена/производительность для 4K с DLSS.
- Минусы: Нет RGB (для кого-то это плюс), крупные габариты, базовый (не премиальный) дизайн, как у AORUS.
Вердикт:
Если вы хотите играть в 2K/4K и не хотите переплачивать за подсветку и огромные радиаторы топовых версий — это отличный выбор.
Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.
