1. Общее устройство SD-карты

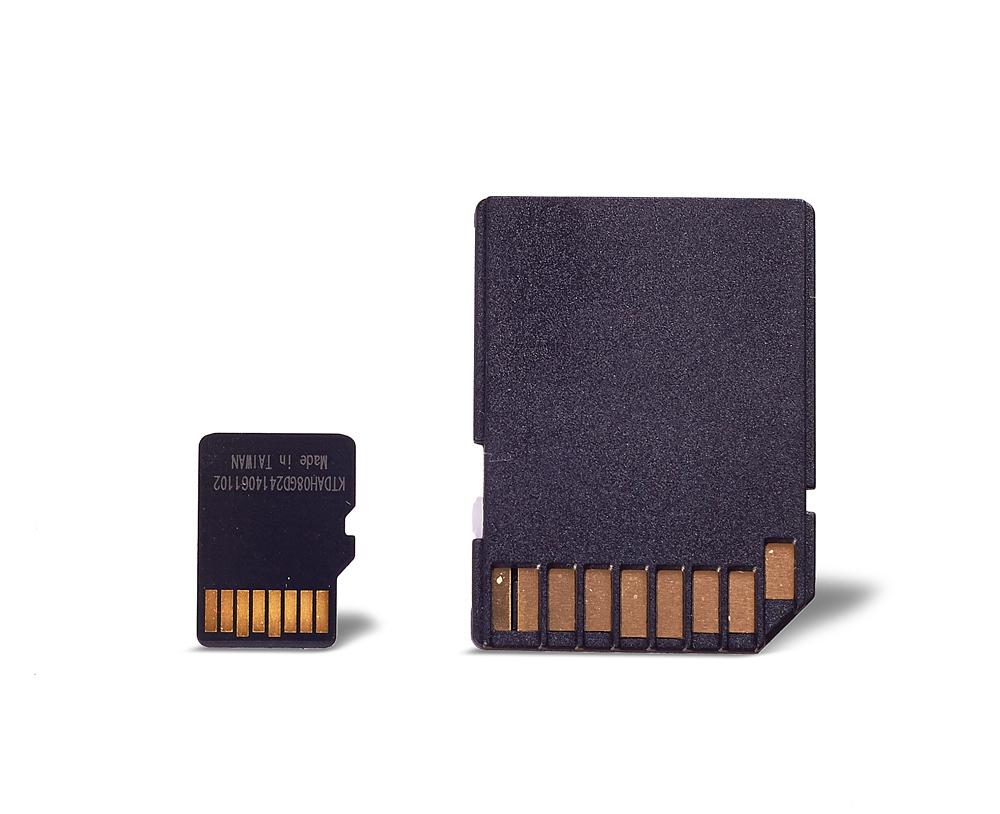

SD-карта (Secure Digital Card) — это компактное запоминающее устройство, использующее флеш-память типа NAND.

Основные компоненты:

Физические компоненты:

• Контроллер памяти — микропроцессор, управляющий операциями чтения/записи
• NAND-флеш память — массив ячеек для хранения данных
• Интерфейс связи — контакты для подключения к устройству
• Печатная плата (PCB) — основа для размещения компонентов
• Корпус — пластиковая или металлическая оболочка

---

---

---

2. Физическая структура NAND-памяти

Иерархия хранения данных:

SD-карта
├── Блоки (Blocks/Erase Blocks) — 128KB-4MB
│   ├── Страницы (Pages) — 2KB-16KB
│   │   └── Сегменты (Sectors) — 512 байт

---

Особенности NAND-памяти:

• Чтение: можно читать отдельные байты или страницы
• Запись: можно записывать только в стёртые страницы (заполненные единицами)
• Стирание: происходит только целыми блоками
• Износ: каждая ячейка имеет ограниченное количество циклов (обычно 3000-100000)

---

Контроллер памяти выполняет:

• Wear Leveling — равномерное распределение записей по ячейкам
• ECC (Error Correction Code) — коррекция ошибок
• Bad Block Management — управление дефектными блоками
• Garbage Collection — очистка недействительных данных

---

3. Логическая структура

Схема размещения данных:

┌─────────────────────────────────────────┐
│  Сектор 0 (Master Boot Record)          │
│  - Загрузочный код                      │
│  - Таблица разделов                     │
└─────────────────────────────────────────┘
              ↓
┌─────────────────────────────────────────┐
│  Сектор 1 (Boot Sector / VBR)           │
│  - Параметры файловой системы           │
│  - Начало FAT-таблиц                    │
└─────────────────────────────────────────┘
              ↓
┌─────────────────────────────────────────┐
│  FAT (File Allocation Table)            │
│  - Таблица размещения файлов            │
└─────────────────────────────────────────┘
              ↓
┌─────────────────────────────────────────┐
│  Root Directory                         │
│  - Каталог файлов                       │
└─────────────────────────────────────────┘
              ↓
┌─────────────────────────────────────────┐
│  Data Area                              │
│  - Собственно файлы и папки             │
└─────────────────────────────────────────┘

---

4. Файловые системы

FAT32

• Максимальный размер файла: 4GB
• Максимальный объём раздела: 2TB
• Совместимость: все устройства
• Использование: карты до 32GB

exFAT

• Максимальный размер файла: практически неограничен
• Максимальный объём: практически неограничен
• Совместимость: современные устройства
• Использование: карты 64GB и более

ext4 (для Linux-устройств)

• Полная поддержка прав доступа
• Журналирование
• Высокая производительность

---

5. Классы скорости и стандарты

Классы скорости UHS:

• Class 2 (C2): 2 MB/s
• Class 4 (C4): 4 MB/s
• Class 6 (C6): 6 MB/s
• Class 10 (C10): 10 MB/s

UHS Speed Class:

• U1: 10 MB/s минимум
• U3: 30 MB/s минимум

Video Speed Class:

• V6: 6 MB/s
• V10: 10 MB/s
• V30: 30 MB/s
• V60: 60 MB/s
• V90: 90 MB/s

---

6. Практическое обслуживание

Оптимизация производительности:

Для фото/видео:

# Форматирование с оптимальными параметрами (Linux)
mkfs.vfat -F 32 -S 4096 /dev/sdX

Для общего использования:

# Проверка на ошибки
fsck.vfat -v /dev/sdX

---

Правильное использование:

1. Безопасное извлечение — всегда используйте функцию извлечения
2. Не заполняйте до 100% — оставляйте 10-15% свободного места
3. Регулярная проверка — используйте утилиты диагностики
4. Избегайте перегрева — не используйте карты рядом с источниками тепла

---

7. Диагностика и восстановление

Утилиты для работы с SD-картами:

Windows:

• chkdsk — проверка файловой системы
• SD Card Formatter — официальная утилита SD Association

Linux:

• fsck — проверка и исправление ошибок
• badblocks — поиск битых блоков
• ddrescue — восстановление данных

Команды диагностики:

# Проверка SMART (если поддерживается)
smartctl -a /dev/sdX

# Чтение информации о карте
hdparm -I /dev/sdX

# Тест скорости
dd if=/dev/zero of=/mnt/sd/testfile bs=1M count=1024 oflag=direct

---

---

---

8. Проблемы и решения

Проблема	Причина	Решение
Карта не распознаётся	Повреждение файловой системы	Форматирование
Медленная запись	Фрагментация/износ	Дефрагментация/замена
Ошибки чтения	Битые блоки	Восстановление данных
Карта только для чтения	Физическая блокировка	Проверка переключателя

---

9. Рекомендации по выбору

Для смартфонов: Class 10 / U1, 32-64GB Для фотоаппаратов: U3 / V30, 64-128GB Для видеозаписи 4K: V60/V90, 128GB+ Для Raspberry Pi: A1/A2 класс, 32-64GB

---

10. Важно

1. Храните резервные копии — SD-карты имеют ограниченный ресурс
2. Используйте карты известных производителей (SanDisk, Samsung, Kingston)
3. Не форматируйте карту слишком часто — это снижает ресурс
4. Обновляйте прошивку контроллера (если возможно)
5. Следите за температурой — высокая температура ускоряет износ

Этот гайд охватывает основные аспекты структуры и использования SD-карт. Для специфических задач могут потребоваться дополнительные инструменты и знания.

---
