Подробный гайд-обзор российского ПЛК NLScon-A40

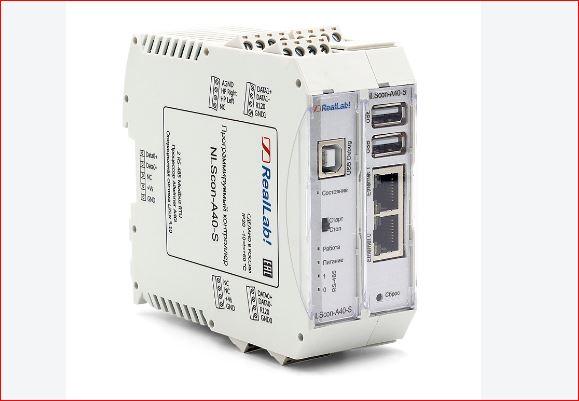

NLScon-A40 — это серия высокопроизводительных программируемых логических контроллеров (ПЛК) от российского производителя RealLab!. Контроллеры этой серии позиционируются как решение для построения систем промышленной автоматизации, включая системы с горячим резервированием, и отличаются использованием российской среды разработки.
Общее назначение и позиционирование
NLScon-A40 — это свободно программируемый контроллер, предназначенный для:
- Автоматизации технологических процессов.
- Обработки, хранения и передачи данных.
- Построения систем резервирования (для соответствующих модификаций).
Оборудование включено в Реестры промышленной и радиоэлектронной продукции РФ (ПП № 719 и ПП № 878), что делает его пригодным для применения в проектах с требованиями к импортозамещению.
Аппаратная платформа
Все модификации серии построены на единой аппаратной платформе:
| Параметр | Значение |
|---|---|
| Процессор | Allwinner A40i, 4 ядра ARM Cortex-A7, 1,2 ГГц |
| ОЗУ | 1 ГБ DDR3 |
| Системная флеш-память | 8 ГБ eMMC |
| ОС | RealLab! Embedded Linux (включена в реестр российского ПО) |
| Габариты (В×Ш×Г) | 109 × 45 × 113 мм |
| Вес | не более 330 г |
| Степень защиты | IP20 |
| Температура эксплуатации | −10…+60 °C |
| Напряжение питания | +10…+30 В |
| Потребляемая мощность | не более 10 Вт |
Контроллер имеет слотовую конструкцию (подключение модулей ввода-вывода) и поддерживает до 8000 каналов при использовании модулей расширения.
Интерфейсы и коммуникации
Набор интерфейсов зависит от модификации, но общие черты таковы:
- Ethernet: 2 порта 10/100Base-T (Modbus TCP).
- RS-485: 2 порта (Modbus RTU), один из которых дублируется на шинный разъём.
- CAN: 2 порта (CANopen), один дублируется на шинный разъём (в модификациях с CAN).
- USB: 2 порта USB 2.0 Type A для устройств ввода-вывода + 1 порт USB Debug для конфигурирования.
- Гальваническая изоляция:
- Порты CAN и RS-485 — 2500 В.
- Порты Ethernet — 1500 В.
Поддерживаемые протоколы: Modbus RTU/TCP, CANopen, OPC UA, МЭК 60870-5-104.
Модификации серии
Серия NLScon-A40 включает несколько исполнений, различающихся набором интерфейсов, средой программирования и поддержкой резервирования.
Основные линейки
| Модификация | Особенности | Среда разработки |
|---|---|---|
| NLScon-A40-L-RS | 2×Ethernet, 2×RS-485, 2×USB + USB Debug | CODESYS 3.5 |
| NLScon-A40-L-CAN | Добавлены 2×CAN + шинный разъём CAN | CODESYS 3.5 |
| NLScon-A40-L-RS-MS | Аналог L-RS, но с MasterSCADA 4D | MasterSCADA 4D |
| NLScon-A40-L-CAN-MS | Аналог L-CAN с MasterSCADA 4D | MasterSCADA 4D |
| NLScon-A40-S-MS-RD | Поддержка горячего резервирования | MasterSCADA 4D |
| NLScon-A40-S-MSV-RD | Резервирование + клиент визуализации | MasterSCADA 4D |
Расшифровка суффиксов:
- S — поддержка резервирования.
- L — «линейный» (без резервирования).
- MS — среда MasterSCADA 4D.
- RD — поддержка горячего резервирования.
- MSV — MasterSCADA 4D + визуализация.
Среда разработки
Это ключевое отличие модификаций с суффиксом MS от базовых версий.
CODESYS 3.5 (модификации без MS)
Классическая среда для ПЛК, поддерживающая пять языков МЭК 61131-3. В комплект поставки входят лицензии на Modbus TCP/RTU Master/Slave, CANopen Master/Slave, Web-visu, OPC UA сервер.
MasterSCADA 4D (модификации с MS)
Российская исполнительная система на базе CODESYS Runtime, работающая под управлением RealLab! Embedded Linux.
Включает:
- Поддержку пяти языков МЭК 61131-3.
- Вставки на C#.
- Modbus TCP/RTU Master/Slave, CANopen Master.
- Протокол МЭК 60870-5-104.
- SMTP и SMS.
- Архивирование (внутренняя или внешняя БД).
- OPC UA сервер и клиент.
- Функцию резервирования (для соответствующих модификаций).
Исполнительная система рассчитана на 1000 внешних точек ввода-вывода.
Горячее резервирование
Функция горячего резервирования доступна только в модификациях NLScon-A40-S-MS-RD и NLScon-A40-S-MSV-RD. Это позволяет строить отказоустойчивые системы, где при выходе из строя основного контроллера резервный принимает управление без остановки технологического процесса.
Цены (ориентировочные)
| Модификация | Цена с НДС |
|---|---|
| NLScon-A40-S-MS-RD | 116 632 ₽ |
| NLScon-A40-L-CAN-MS | 123 586 ₽ |
| NLScon-A40-L-CAN | 105 408 ₽ |
Доступна опция лакировки плат для защиты от внешних воздействий — 1500 ₽ с НДС за изделие.
Преимущества
- Российское происхождение: оборудование и ПО включены в реестры Минпромторга, что упрощает закупку в рамках импортозамещения.
- Гибкость: выбор между CODESYS и MasterSCADA 4D в зависимости от требований проекта.
- Резервирование: поддержка горячего резервирования для критичных применений.
- Широкий набор интерфейсов: Ethernet, RS-485, CAN, USB — покрывают большинство задач АСУ ТП.
- Компактность: малые габариты и вес позволяют размещать контроллер в ограниченном пространстве шкафа.
- Защита интерфейсов: гальваническая изоляция и защита от переполюсовки, перегрева и КЗ.
Ограничения и на что обратить внимание
- Только IP20: контроллер предназначен для установки в защищённых шкафах, вне агрессивных сред.
- Питание 10–30 В: требуется стабилизированный источник питания постоянного тока.
- Среда разработки: для модификаций с MasterSCADA 4D потребуется лицензия (входит в комплект поставки, но может ограничивать число точек ввода-вывода в зависимости от лицензии).
- Отсутствие встроенной визуализации (кроме модификаций с MSV): для отображения данных потребуется внешняя SCADA или веб-визуализация.
Рекомендации по выбору
| Задача | Рекомендуемая модификация |
|---|---|
| Автоматизация без резервирования, бюджетный проект | NLScon-A40-L-RS или L-CAN |
| Проект с требованием российского ПО | L-RS-MS или L-CAN-MS |
| Критичное производство с отказоустойчивостью | NLScon-A40-S-MS-RD |
| Нужна визуализация на борту | NLScon-A40-S-MSV-RD |
Важно
NLScon-A40 — это современная российская платформа для промышленной автоматизации, которая сочетает производительный ARM-процессор, гибкие коммуникационные возможности и выбор между международным стандартом CODESYS и отечественной средой MasterSCADA 4D. Серия закрывает широкий спектр задач — от простых систем сбора данных до отказоустойчивых комплексов с горячим резервированием.
Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.
