Подробный гайд-обзор: Робот HighMate AP-ex

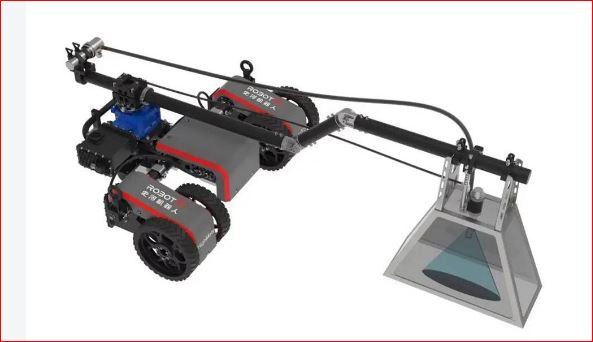

HighMate AP-ex — это промышленный роботизированный комплекс для автоматизации пескоструйной очистки и нанесения защитных покрытий на крупногабаритные металлические конструкции. Разработанный компанией RobotPlusPlus (ROBOT++), он предназначен для работы в опасных и труднодоступных условиях, где традиционный ручной труд сопряжен с высокими рисками для здоровья и безопасности персонала.
Назначение и ключевые особенности
Робот HighMate AP-ex (также известный как HighMate APex) представляет собой модульную платформу, которая используется для подготовки и защиты металлических поверхностей на объектах нефтегазовой и судостроительной отраслей:
- Пескоструйная очистка металлических поверхностей для удаления ржавчины и старого покрытия.
- Нанесение промышленных антикоррозийных грунтов, эпоксидных и полиуретановых эмалей.
Главная отличительная черта модели — сертификация по стандарту ATEX Zone 1, что подтверждает её пригодность для эксплуатации во взрывоопасных средах, например, внутри нефтяных резервуаров или в замкнутых пространствах судов.
Ключевые технические характеристики
Ниже приведены основные параметры, собранные из официальных источников и каталогов поставщиков.
| Параметр | Значение |
|---|---|
| Мощность | 1.60 кВт |
| Ширина рабочей области | 1200 мм |
| Эффективность (производительность) | От 25 до 300 м²/ч (в зависимости от выполняемой операции) |
| Степень подготовки поверхности | Sa2.5 |
| Класс защиты | IP65 (основные компоненты — IP68) |
| Скорость движения | 0.57 км/ч |
| Преодоление препятствий | ≤ 18 мм |
| Минимальный радиус кривизны | 6 м |
| Тип крепления | Постоянные неодимовые магниты |
| Вес | 80 кг |
| Габариты (ДxШxВ) | 1050 x 805 x 362 мм |
| Электропитание | Переменный ток 220 В / 50 Гц |
| Класс взрывоопасной среды | ATEX (Zone 1) |
| Рабочая температура | от -20 °C до +40 °C |
| Режимы управления | Ручной, полуавтономный, автономный |
| Дальность сигнала | до 80 м (частота 433 МГц) |
Модульная архитектура и режимы работы
HighMate AP-ex построен по модульному принципу.
Это не монолитный аппарат, а конструктор, который собирается под конкретную задачу:
- Магнитное шасси: основа платформы, обеспечивающая передвижение по вертикальным и наклонным стальным поверхностям.
- Программа управления процессом: задаёт алгоритмы работы.
- Исполнительный модуль: может быть трёх типов — качающийся рычажный, линейный возвратно-поступательный или водоструйный распылительный диск.
- Технологическая насадка: определяет конкретную операцию (пескоструй, мойка, покраска).
Такая архитектура позволяет выполнять пять различных технологических процессов:
- Открытая пескоструйная обработка (сухая или влажная): два сопла, производительность до 35 м²/ч.
- Вакуумная рециркуляционная пескоструйная обработка: два вакуумных сопла с возвратом абразива, производительность до 10 м²/ч.
- Мойка средним и низким давлением, а также гидроструйная обработка сверхвысокого давления.
- Полуоткрытое напыление с минимальной толщиной плёнки 60 микрон.
- Водоструйная обработка с рекуперацией: производительность до 45 м²/ч.
Преимущества и особенности эксплуатации
- Безопасность во взрывоопасных зонах: сертификация ATEX Zone 1 и международный стандарт IECEx делают робота незаменимым для работы в резервуарах и трюмах, где присутствуют горючие пары.
- Высокая производительность: в зависимости от режима, робот может быть до четырёх раз эффективнее ручного труда.
- Проходимость и адаптивность: конструкция позволяет роботу преодолевать препятствия до 18 мм и адаптироваться к кривизне стальных поверхностей. В разобранном виде он проходит в люки размером 600x600 мм, что критически важно для доступа внутрь резервуаров.
- Снижение воздействия на персонал: робот берёт на себя до 90% трудоёмких операций, минимизируя время нахождения человека в опасной среде и его контакт с вредными веществами.
- Экологичность: ряд модулей оснащён системами рекуперации. Например, система сбора избыточного распыления краски (VOC Recovery System) улавливает более 99% отходов, поддерживая чистоту на объекте.
Важно
HighMate AP-ex — это узкоспециализированное, но высокоэффективное решение для отраслей, где требуется регулярная антикоррозийная обработка больших стальных поверхностей в опасных условиях. Его главные козыри — взрывозащищённое исполнение, модульность и высокая производительность, что делает его ценным инструментом для повышения безопасности и эффективности промышленного обслуживания.
Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.
