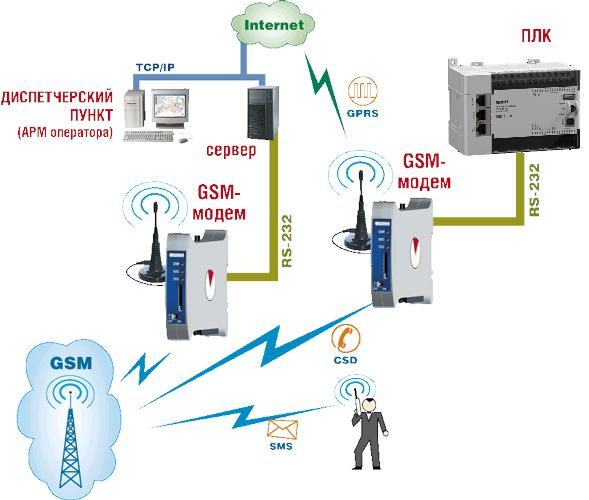

Подробный гайд: GPRS-модемы ОВЕН (серия ПМ01, ПМ02, а также модули расширения к ПЛК) GPRS-модемы ОВЕН (серия ПМ01, ПМ02, а также модули расширения к ПЛК) используются для организации беспроводной передачи данных в системах диспетчеризации, телеметрии и удаленного мониторинга.

1. Обзор модельного ряда

Основные актуальные модели модемов ОВЕН:

ОВЕН ПМ01 — автономный GSM/GPRS-модем в корпусе для DIN-рейки. Используется для связи с контроллерами по RS-232 или RS-485. Чаще всего используется как внешний модем для старых версий ПЛК.
ОВЕН ПМ02 — модуль расширения для контроллеров ОВЕН ПЛК110[М02], ПЛК160 и т.д. Вставляется внутрь корпуса контроллера (форм-фактор "салазки"). Работает напрямую через внутреннюю шину.
ОВЕН ПМ03 — модуль расширения для линеек ПЛК63, ПЛК73 и т.д.
Встроенные модемы — многие современные контроллеры (например, ПЛК110[М02]) имеют слот для установки SIM-карты и GSM-антенны непосредственно на борту.

Важно:

GPRS — это технология 2G. Несмотря на развитие 4G/5G, сети 2G в РФ и СНГ продолжают работать (частоты 900/1800 МГц), и ОВЕН до сих пор поддерживает выпуск этих устройств для телеметрии из-за их дешевизны и достаточной скорости для передачи показаний счётчиков или регистров ПЛК.

2. Подключение (Аппаратная часть)

Для ПМ01 (Внешний модем)

Питание: Подать 24В на соответствующие клеммы.
Связь с ПЛК:
- Если ПЛК имеет COM-порт (RS-232), соединить кабелем (обычно используется кабель из комплекта или самодельный по распиновке).
- Если используется RS-485, подключить линии A и B.
Антенна: Подключить выносную GSM-антенну (обычно штыревую на магнитном основании) к разъему SMA/FME.
SIM-карта: Вставить в держатель. Внимание: PIN-код должен быть снят, услуги GPRS (передача данных) должны быть активированы.

Для ПМ02/ПМ03 (Внутренний модуль)

Обесточить контроллер.
Снять крышку и вставить модуль в специальный слот до щелчка.
Установить SIM-карту в держатель модуля.
Подключить антенну к разъему на корпусе контроллера (или модуля).
Подать питание.

3. Настройка (Программная часть)

Шаг 1. Работа с SIM-картой

Перед установкой в модем:

Вставьте SIM в обычный телефон.
Отключите запрос PIN-кода.
Проверьте баланс (для теста можно пополнить на небольшую сумму).
Убедитесь, что подключен тариф с поддержкой GPRS/Интернет (часто используются специальные телематические тарифы с дешёвым трафиком).

Шаг 2. Конфигурация ПМ01 (Внешний)

Настройка чаще всего не требуется "внутри" модема. Он работает как "прозрачный канал".

Настройка осуществляется через DIP-переключатели на корпусе или через AT-команды.
Основные параметры: Скорость порта (обычно 9600 или 115200), режим работы (клиент/сервер).
Подключите модем к компьютеру через преобразователь интерфейсов (например, ОВЕН АС4) и используйте программу-терминал (Terminal, HyperTerminal) для отправки AT-команд, если нужно сменить настройки.

Шаг 3. Конфигурация ПЛК (Самое важное)

Если используется модуль ПМ02 или встроенный модем, вся настройка ведется в среде CODESYS 2.3 (для старых ОВЕН) или CODESYS V3 (для новых).

Подключение библиотеки:
- В проект нужно добавить библиотеку работы с GSM/GPRS модемом (например, OwenGSM.lib или компоненты из стандартной библиотеки SysLibSockets).
Настройка конфигурации:
- В дереве устройств найти слот, куда вставлен модем.
- Указать параметры точки доступа (APN) оператора. Это самая частая ошибка.
- Примеры APN:
  - МТС: internet.mts.ru (логин: mts, пароль: mts).
  - Билайн: internet.beeline.ru (логин: beeline, пароль: beeline).
  - МегаФон: internet (логин/пароль пустые или gdata/gdata).
  - Tele2: internet.tele2.ru.
Написание программы:
- Необходимо вызвать функциональный блок инициализации модема (ModemInit), блок проверки регистрации в сети и блок установки соединения (TCP-клиент или TCP-сервер).
- Чаще всего ПЛК настраивается как Клиент, который сам звонит на статический IP-адрес сервера диспетчера (или на DDNS), когда появляются данные или по расписанию.

Шаг 4. Настройка приема данных (Сервер)

В отличие от обычного интернета, SIM-карта в модеме обычно имеет "серый" IP-адрес. Это значит, что извне подключиться к модему напрямую нельзя.

Решение 1 (Классика): Покупаете у оператора услугу "Реальный/Публичный статический IP-адрес" на SIM-карту модема. Тогда модем работает как сервер.
Решение 2 (Чаще): Модем работает как клиент. Сервер сбора данных (СКАДА, OPC Сервер, облако OwenCloud) должен иметь "белый" IP. Модем сам устанавливает соединение с сервером.

4. OwenCloud (Облачный сервис)

Самый простой способ визуализации данных с GPRS-модемов ОВЕН — использование фирменного облака OwenCloud.

Регистрируетесь на сайте.
Создаете новый прибор, выбирая тип ПЛК.
Настраиваете ПЛК: в CODESYS указываете адрес сервера OwenCloud, порт и MAC-адрес прибора.
На GPRS-модеме активируете режим передачи в облако.
Данные появятся на сайте, где можно строить мнемосхемы и графики.

5. Типовые проблемы и диагностика

Симптом	Вероятная причина	Решение
Модем не регистрируется в сети	Нет сигнала / Слабая антенна	Вынести антенну в зону уверенного приёма. Проверить SMS-командой уровень сигнала (если настроено).
	Нет денег / Сим заблокирована	Проверить в телефоне.
ПЛК не передает данные	Неверный APN	Сверить APN с оператором (у Tele2 и Yota бывают специфические APN).
	Неверно указан порт или IP сервера	Проверить доступность порта (не закрыт ли фаерволом).
Обрывы связи	Слабый сигнал 2G	Если рядом работает мощное оборудование (частотники), возможны помехи. Попробовать сменить оператора (у некоторых операторов сеть 2G стала хуже из-за рефарминга частот в пользу 4G).
	Оператор "режет" idle-сессии	В настройках ПЛК включить KeepAlive (периодическую отправку пакетов) или настроить авто-переподключение по таймеру.
Модем зависает	Скачок напряжения / Статическое электричество	Включить в программе ПЛК watchdog, который перезагружает модем, если нет ответа N минут.

6. Полезные AT-команды (для диагностики ПМ01 через терминал)

AT — Проверка связи (ответ ОК).
AT+CSQ — Уровень сигнала (99 — нет сигнала, 10-20 — средний, 20-31 — отличный).
AT+CREG? — Статус регистрации в сети (0,1 или 0,5 — зарегистрирован).
AT+CGDCONT=1,"IP","internet.mts.ru" — Ручная установка APN.
ATD*99# — Ручной дозвон (для проверки канала).

Для настройки GPRS-модема ОВЕН:

Подготовьте SIM (снимите PIN, проверьте APN).
Установите модем в ПЛК или подключите внешний.
В CODESYS добавьте GSM-библиотеку и укажите параметры сети.
Настройте параметры соединения (IP, порт) в программе.
Проверьте уровень сигнала.

Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.

Статью подготовил: Аверко Денис Сергеевич @Nymexis г. Омск (специалист по ЗИ)
