Подробный гайд: Решение проблемы загрузки Aquarius K720 с SATA диска
Быстрая диагностика
| Симптом | Вероятная причина |
|---|---|
| Система видит NVMe, но не SATA | Неправильный режим SATA в BIOS / конфликт портов |
| Нет SATA-дисков в Boot Menu | Отключен порт / проблема с кабелем / режим RAID без драйвера |
| Загрузка только с NVMe, SATA игнорируется | Приоритет загрузки / UEFI-совместимость диска |
| «No boot device» при подключении SATA | Повреждённый загрузчик / режим Legacy/UEFI mismatch |
Шаг 1: Настройка BIOS/UEFI
Вход в BIOS

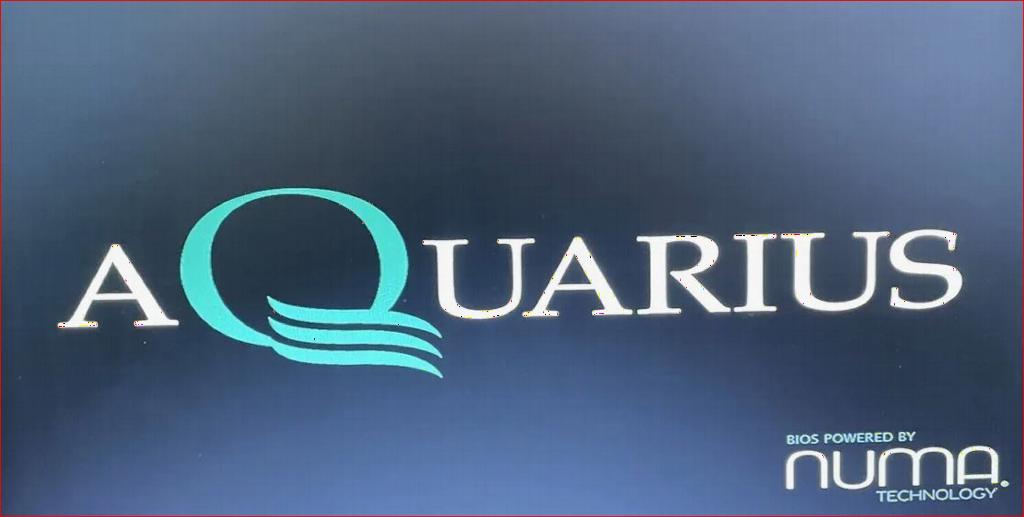

- Перезагрузите ПК и нажимайте Del или F2 при появлении логотипа Aquarius
Ключевые настройки для SATA-загрузки:
Advanced → SATA Configuration
• SATA Mode: AHCI (не IDE, не RAID)
• SATA Port Enable: Убедитесь, что нужный порт включён
Boot → Boot Option Priorities
• Boot Option #1: Ваш SATA-диск (или Windows Boot Manager на SATA)
• Если диск не отображается — проверьте ниже
Boot → CSM (Compatibility Support Module)
• Для старых дисков с MBR: Enabled
• Для современных с GPT: Disabled (чистый UEFI)
Security → Secure Boot
• Временно Disabled для диагностики
Boot → Fast Boot
• Disabled — чтобы система успела проинициализировать SATA
Особенность платформы B760 на Aquarius:
На некоторых конфигурациях M.2_2 (PCIe Gen3/SATA) может конфликтовать с портами SATA5/6. Если подключён M.2 SATA-накопитель:
- Некоторые SATA-порты на материнской плате отключаются автоматически
- Проверьте руководство к плате AQB760M: какой порт отключается при использовании какого M.2
Шаг 2: Аппаратная проверка
1. Кабели и подключение
• Замените SATA-кабель на заведомо исправный
• Проверьте питание диска (разъём SATA Power от БП)
• Попробуйте другой SATA-порт на материнской плате
2. Проверка диска на другом ПК
• Подключите SATA-диск к другому компьютеру
• Убедитесь, что диск определяется в BIOS и виден в ОС
3. Проверка SMART
• Загрузитесь с LiveUSB (Hiren's BootCD, GParted)
• Выполните: smartctl -a /dev/sdX для оценки здоровья диска
Шаг 3: Восстановление загрузчика (если диск виден, но не грузится)
Если SATA-диск определяется в BIOS, но Windows не загружается:
Для UEFI/GPT:
diskpart
list disk
select disk 0 (ваш SATA-диск)
list partition
select partition X (раздел EFI, обычно 100-500 МБ, FAT32)
assign letter=S
exit
bcdboot C:\Windows /s S: /f UEFI
Для Legacy/MBR:
bootrec /fixmbr
bootrec /fixboot
bootrec /rebuildbcd
Запускать из командной строки установочного носителя Windows: «Восстановление системы» → «Поиск и устранение неисправностей» → «Командная строка».
Шаг 4: Сброс и обновление BIOS
Сброс CMOS:
- Выключите ПК, отключите кабель питания
- Замкните джампер CLR_CMOS на 10 секунд ИЛИ
- Извлеките батарейку CR2032 на 5 минут
- Включите ПК — настройки BIOS сбросятся
Обновление BIOS:
- Перейдите на aq.ru/support/download/
- Введите серийный номер в формате
ХХХХХХХХХХХХХ-ХХХХ - Скачайте последнюю версию BIOS для AQB760M
- Следуйте инструкции в приложенном PDF > Важно: Обновляйте BIOS только при стабильном питании! Сбой может вывести плату из строя.
Специфичные для K720 нюансы
На основе спецификаций модели:
| Компонент | Особенность |
|---|---|
| Материнская плата | Aquarius AQB760M (собственная разработка) |
| SATA-порты | 4 × SATA3 6 Гбит/с, поддержка RAID |
| M.2 слоты | 2 × M-Key: один PCIe Gen4, один PCIe Gen3/SATA3 |
| Конфликт портов | При использовании M.2 в режиме SATA могут отключаться SATA5/6 |
Рекомендация: Если у вас установлен M.2 SATA-накопитель, попробуйте:
- Перенести SATA-диск на порт SATA1 или SATA2 (они обычно не отключаются)
- Или перевести M.2 в режим PCIe-only, если это возможно
Чек-лист быстрой проверки
[ ] 1. В BIOS: SATA Mode = AHCI
[ ] 2. В BIOS: нужный SATA-порт включён
[ ] 3. В BIOS: диск отображается в списке накопителей
[ ] 4. Приоритет загрузки: нужный диск на первом месте
[ ] 5. Fast Boot и Secure Boot отключены (для теста)
[ ] 6. Кабель SATA заменён, подключён в другой порт
[ ] 7. Диск проверялся на другом ПК — работает
[ ] 8. CMOS сброшен, настройки по умолчанию
[ ] 9. Загрузчик восстановлен (если нужно)
[ ] 10. Обновлён BIOS до актуальной версии
Данный гайд составлен на основе открытых источников и общих принципов работы платформ Intel B760. Всегда сверяйтесь с официальной документацией по вашему серийному номеру.
