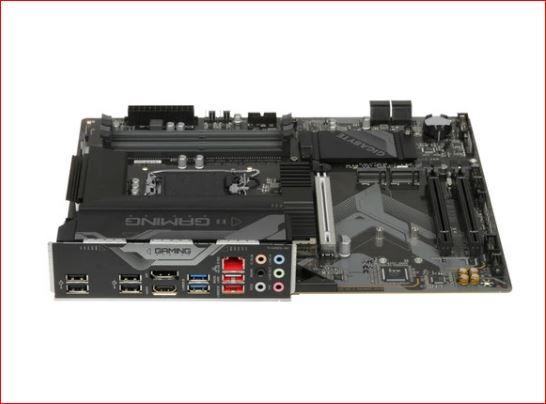

Подробный гайд по настройке BIOS для материнской платы Gigabyte B760 GAMING X DDR4 GEN5
Содержание
- Вход в BIOS и интерфейс
- Обновление BIOS
- Настройка памяти (XMP)
- Настройки процессора
- PCIe Gen5 настройки
- Настройка вентиляторов
- Дополнительные настройки
- Сохранение настроек
Вход в BIOS
Для входа в BIOS:
- Нажмите клавишу Delete во время загрузки системы
- Для входа в расширенный режим (Advanced Mode) нажмите F7 или выберите соответствующий пункт в интерфейсе
- Для быстрого доступа к часто используемым настройкам нажмите F11 (Favorites)
Интерфейс UEFI BIOS на этой плате интуитивно понятен и предлагает расширенные возможности настройки системы.
Обновление BIOS
Метод 1: Q-Flash Plus (рекомендуется)
Плата поддерживает обновление BIOS без установки процессора, оперативной памяти и видеокарты:
- Скачайте актуальную версию BIOS с официального сайта Gigabyte
- Сохраните файл на USB-флешку в файловой системе FAT32
- Подключите флешку к USB-разъему на задней панели материнской платы
- Нажмите кнопку Q-FLASH PLUS на плате
Метод 2: Через BIOS (Q-Flash)
- Войдите в BIOS и перейдите в раздел Q-Flash
- Выберите "Update BIOS"
- Укажите файл BIOS на USB-флешке
- Следуйте инструкциям на экране
Важно:
Обновляйте BIOS только при необходимости. Если система работает стабильно, обновление не требуется.
Настройка памяти (XMP)
Плата поддерживает DDR4 XMP до 5333 МГц.
Активация XMP профиля:
- Войдите в Advanced Mode (F7)
- Перейдите во вкладку Tweaker
- Найдите параметр Extreme Memory Profile (X.M.P.)
- Выберите Profile 1 (или Profile 2, если доступен)
XMP профиль автоматически настроит частоту, тайминги и напряжение вашей оперативной памяти согласно заводским спецификациям.
Ручной разгон памяти:
Для ручной настройки в разделе Tweaker доступны:
- System Memory Multiplier - множитель частоты памяти
- Memory Frequency - частота памяти
- Memory Timing Settings - тайминги (CAS, tRCD, tRP, tRAS)
- DRAM Voltage - напряжение на памяти (1.35V-1.6V для разгона)
Пример стабильных настроек для DDR4:
- Частота: 5066 МГц с таймингами 20-30-30 при напряжении 1.6V
- Частота: 5333 МГц с таймингами 22-32-32
Настройки процессора
Важно:
Чипсет B760 не позволяет разгонять процессор, но позволяет настроить power limits и напряжение.
Базовые настройки в Tweaker:
1. Intel Default Settings:
- Рекомендуется: Performance или Enabled
- Для отключения ограничений: Disabled
2. GIGABYTE PerfDrive:
- Max Turbo - максимальная производительность
3. CPU Vcore (напряжение процессора):
- Фиксированное напряжение: 1.25V - 1.29V (для андервольтинга)
- Или используйте Dynamic Vcore (DVID): -0.055V до -0.1V
Advanced CPU Settings:
Перейдите в Tweaker → Advanced CPU Settings:
- IA CEP: Disabled (для отключения Current Excursion Protection)
- GT CEP: Disabled
Turbo Power Limits (ограничение энергопотребления):
В разделе Advanced CPU Settings найдите Turbo Power Limits и установите Enabled:
Для процессоров серии K (например, i5-13600K, i7-13700K):
- Package Power Limit1 (PL1): 181W (или TDP вашего процессора)
- Package Power Limit2 (PL2): 240W
- Core Current Limit: 240A
Advanced Voltage Settings:
Перейдите в Advanced Voltage Settings → Advanced Power Settings → Internal VR Control:
- IA AC Loadline: 40
- IA DC Loadline: 90
Эти настройки помогают снизить температуру процессора при сохранении стабильности.
PCIe Gen5 настройки
Плата Gigabyte B760 GAMING X DDR4 GEN5 оснащена слотом PCIe 5.0 для видеокарты.
Настройки PCIe:
По умолчанию слот PCIe 5.0 работает автоматически, специальных настроек не требуется.
Дополнительные настройки в Settings → Miscellaneous:
- Initial Display Output: PCIe 1 Slot
- Above 4G Decoding: Enabled (обязательно для современных видеокарт)
- Re-Size BAR Support: Enabled (для лучшей производительности GPU) или Disabled (если есть проблемы со стабильностью)
- Above 4GB MMIO BIOS assignment: Disabled (может вызывать проблемы с sleep/wake)
- VMD Controller: Disabled (если не используете Intel VMD)
Настройка вентиляторов
Плата имеет удобное количество портов для вентиляторов и RGB-подсветки.
Настройка в BIOS:
- Перейдите в раздел Smart Fan 6 (или Hardware Monitor)
- Выберите нужный разъем вентилятора (CPU_FAN, SYS_FAN1, SYS_FAN2 и т.д.)
- Настройте кривую скорости вентилятора:
- Normal - стандартный режим
- Silent - тихий режим
- Manual - ручная настройка кривой
- Full Speed - максимальная скорость
Быстрый доступ к настройкам вентиляторов доступен с главной страницы BIOS.
Дополнительные настройки
Settings → Miscellaneous:
- VT-d: Enabled (для виртуализации)
- Trusted Computing: Enabled (для TPM 2.0)
Boot настройки:
- Fast Boot: Disabled (для более полной инициализации устройств)
- CSM Support: Disabled (для UEFI-загрузки)
- Secure Boot: Disabled или Enabled (в зависимости от ОС)
- Windows 10 Features: Other OS (для Linux/macOS) или Windows 10
Security:
- CFG Lock: Disabled (для разблокировки возможностей процессора)
USB Configuration:
- Legacy USB Support: Enabled
- XHCI Hand-off: **Enabled*
Сохранение настроек
После завершения настройки:
- Нажмите F10 для сохранения и выхода
- Подтвердите сохранение настроек
- Система перезагрузится с новыми параметрами
Создание профиля настроек:
Вы можете сохранить свои настройки в профиль BIOS для быстрого восстановления:
- Перейдите в Save & Exit
- Выберите Save Profile и дайте ему имя
- Для восстановления выберите Load Profile
Важные замечания
- Чипсет B760 не поддерживает разгон процессора - только настройку power limits и напряжения
- XMP профили - обязательно активируйте для достижения заявленных характеристик памяти
- Power Limits - настройте согласно TDP вашего процессора для оптимального баланса производительности и температуры
- Обновление BIOS - обновляйте только при необходимости и с осторожностью
- Тестирование стабильности - после настройки протестируйте систему в стресс-тестах (OCCT, Prime95, AIDA64)
Рекомендуемые настройки для стабильной работы
| Параметр | Значение |
|---|---|
| XMP Profile | Profile 1 |
| Intel Default Settings | Performance |
| PL1 | TDP процессора |
| PL2 | 1.5x TDP |
| CPU Vcore | Auto или -0.05V DVID |
| Above 4G Decoding | Enabled |
| Re-Size BAR | Enabled |
| CSM Support | Disabled |
| Secure Boot | Disabled/Enabled (по необходимости) |
Эти настройки обеспечат оптимальную производительность и стабильность вашей системы на базе Gigabyte B760 GAMING X DDR4 GEN5.
