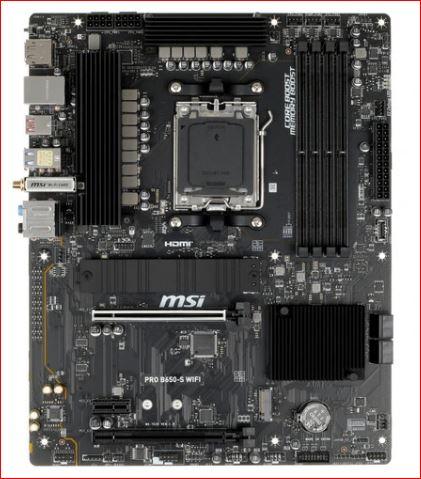

Подробный гайд-обзор: Материнская плата MSI PRO B650-S WIFI
MSI PRO B650-S WIFI — это ATX-материнская плата на чипсете AMD B650, предназначенная для процессоров AMD Ryzen 7000, 8000 и 9000-й серий (сокет AM5). Плата позиционируется как универсальное решение для дома, офиса и игровых сборок среднего уровня, предлагая современный функционал по доступной цене.
Основные характеристики
| Параметр | Значение |
|---|---|
| Чипсет | AMD B650 |
| Сокет | AM5 |
| Форм-фактор | ATX (304.8 x 243.84 мм) |
| Память | 4x DDR5, до 256 ГБ, до 7200+ МГц (OC) |
| Слоты PCIe | 2x PCIe x16, 1x PCIe x1 |
| Накопители | 2x M.2 NVMe (PCIe 4.0 x4), 4x SATA 6G |
| Сеть | 2.5G LAN (Realtek 8125BG) |
| Беспроводная связь | Wi-Fi 6E, Bluetooth 5.3 |
| Звук | Realtek ALC897, 7.1 каналов |
| USB порты (задняя панель) | 3x USB 3.2 Gen 2 (10Gbps), 4x USB 3.2 Gen 1 (5Gbps), 1x USB 3.2 Gen 2x2 Type-C (20Gbps) |
| Видеовыходы | HDMI 2.1 (4K@60Hz), DisplayPort 1.4 (4K@60Hz) |
Дизайн и компоновка
Плата выполнена в строгом чёрном дизайне с минималистичными радиаторами серебристого цвета. На текстолите используется 6 слоёв, что обеспечивает стабильность работы на высоких частотах памяти.
Система охлаждения
На плате установлено 4 радиатора:
- Два радиатора для цепей питания VRM (сверху и слева от сокета)
- Радиатор чипсета (справа снизу)
- Радиатор для M.2 накопителя (слева снизу)
Подключение питания
- Процессор: 8+8 pin (двойной разъём для стабильного питания мощных CPU)
- Материнская плата: стандартный 24-pin разъём
Система питания
MSI PRO B650-S WIFI оснащена 12+2+1 фазной системой питания:
- 12 фаз — для ядер процессора
- 2 фазы — для чипсета
- 1 фаза — дополнительная
Такая конфигурация позволяет комфортно работать с процессорами уровня Ryzen 7 7700X/7800X3D и даже Ryzen 9 7900X в стоковом режиме без перегрева цепей питания.
Оперативная память
Поддерживаемые стандарты
- Максимальный объём: 256 ГБ
- Частоты: от 4800 МГц (JEDEC) до 7200+ МГц (OC)
- Режимы: Dual-Channel, поддержка AMD EXPO
Важные нюансы установки
Внимание:
При установке двух модулей памяти используйте слоты 2 и 4 (считая от процессора) — это указано как на самой плате, так и в инструкции.
Максимальные частоты в зависимости от конфигурации:
| Конфигурация | Максимальная частота |
|---|---|
| 1 модуль на канал (1DPC 1R) | до 7200+ МГц |
| 2 модуля на канал (1DPC 2R) | до 6000+ МГц |
| 2 модуля на канал (2DPC 1R) | до 6000+ МГц |
| 4 модуля (2DPC 2R) | до 5400+ МГц |
Слоты расширения
PCIe слоты:
- PCI_E1 (верхний) — PCIe 4.0 x16, от процессора, с технологией Steel Armor (усиленная конструкция с увеличенным количеством точек пайки для защиты от тяжелых видеокарт)
- PCI_E2 — PCIe 3.0 x1, от чипсета
- PCI_E3 — PCIe 4.0 x4, от чипсета
Поддерживается AMD Multi-GPU (CrossFire) для установки двух видеокарт.
Совет:
Увеличенная защёлка на верхнем слоте PCIe делает извлечение видеокарты более удобным.
Накопители
M.2 слоты (оба PCIe 4.0 x4):
- M.2_1: от процессора, поддерживает 22110/2280 устройства
- M.2_2: от процессора, поддерживает 2280/2260 устройства
Первый M.2 слот оснащён отдельным радиатором для охлаждения SSD.
SATA порты:
- 4x SATA 6G с поддержкой RAID 0 и RAID 1
Сеть и беспроводные интерфейсы
Проводная сеть:
- 2.5G LAN (Realtek 8125BG) — высокоскоростное подключение для современных тарифов и NAS
Беспроводная связь:
- Wi-Fi 6E (802.11ax) с поддержкой диапазонов 2.4/5/6 ГГц
- Bluetooth 5.3
- Поддержка MU-MIMO TX/RX
Модуль Wi-Fi предустановлен в M.2 (Key-E) слот, антенны подключаются к разъёмам SMA на задней панели.
Аудио
- Кодек: Realtek ALC897
- Канальность: 7.1 High Definition Audio
- На задней панели 6 аудиоразъёмов для подключения многоканальной акустики
Задняя панель портов
Слева направо:
- Кнопка Flash BIOS Button (обновление BIOS без процессора)
- 2x USB 3.2 Gen 1 (5Gbps) Type-A
- DisplayPort 1.4
- 3x USB 3.2 Gen 2 (10Gbps) Type-A
- 2.5G LAN порт
- 2x USB 3.2 Gen 1 (5Gbps) Type-A
- 2x SMA разъёма для Wi-Fi антенн
- 1x USB 3.2 Gen 2x2 (20Gbps) Type-C
- HDMI 2.1
- Аудиоразъёмы (3.5mm)
BIOS и программное обеспечение
BIOS
- Приятный чёрно-красный интерфейс
- EZ Mode для быстрой базовой настройки
- Продвинутый режим для тонкой настройки
- Удобная вкладка для настройки оперативной памяти
- Быстрая активация профилей EXPO через раздел GAME BOOST
Программное обеспечение MSI Center
- Mystic Light — управление RGB подсветкой (синхронизация с играми и другими устройствами)
- True Color — цветофильтры для монитора
- User Scenario — профили работы процессора для баланса производительности и шума
- Мониторинг ресурсов системы в реальном времени
Внутренние разъёмы для подсветки:
- 2x Addressable V2 RGB (JARGB_V2)
- 2x RGB LED (JRGB)
Плюсы
- Отличная система питания 12+2+1 фаз с эффективными радиаторами
- Поддержка Wi-Fi 6E и Bluetooth 5.3 из коробки
- 2.5G LAN для высокоскоростного проводного подключения
- Усиленный PCIe слот Steel Armor для тяжёлых видеокарт
- Два M.2 слота PCIe 4.0 с радиатором
- USB 3.2 Gen 2x2 Type-C (20Gbps) на задней панели
- Flash BIOS Button — обновление BIOS без процессора
- 6-слойный текстолит для стабильности
- Поддержка AMD EXPO для разгона памяти
- Удобный BIOS с EZ Mode
- Конкурентная цена в своём сегменте
- Видеовыходы HDMI 2.1 и DisplayPort 1.4 для процессоров с iGPU
Минусы
- Нет драйверов Wi-Fi на установочной флешке — при первой установке Windows может не быть интернета для скачивания драйверов
- Неудобное расположение фронтального USB Type-C — разъём расположен чуть выше оптимального, кабель натягивается
- Долгая первичная загрузка — плата долго тренирует память при первом включении
- Аудиокодек начального уровня (ALC897) — для энтузиастов звука может потребоваться внешняя карта
- Нет радиаторов для всех M.2 слотов — второй M.2 без охлаждения
Для кого подходит эта плата?
Идеальна для:
- Игровых сборок среднего и высокого уровня (Ryzen 5 7600X, Ryzen 7 7700X, Ryzen 7 7800X3D)
- Рабочих станций для контент-мейкеров и программистов
- Домашних ПК с современными требованиями
- Пользователей, которым нужен Wi-Fi 6E из коробки
- Сборок с одной мощной видеокартой (PCIe 4.0 x16)
Может не подойти для:
- Экстремального разгона (нет топовой системы питания)
- Установки 4+ накопителей M.2 (всего 2 слота)
- Профессиональных аудиосистем (базовый кодек)
- Сборок с двумя видеокартами для SLI/CrossFire (второй слот только x4)
Советы по сборке
- Устанавливайте память в слоты 2 и 4 для оптимальной работы
- Сразу обновите BIOS до последней версии через Flash BIOS Button или после установки системы
- Активируйте EXPO профиль в BIOS для работы памяти на заявленных частотах
- Скачайте драйверы Wi-Fi заранее на флешку перед установкой Windows
- Используйте термопрокладки для M.2 SSD, если радиатора недостаточно
Итог
MSI PRO B650-S WIFI — это сбалансированная материнская плата, предлагающая отличный набор функций за свою цену. Она подойдёт большинству пользователей, собирающих современный ПК на платформе AM5. Хорошая система питания, современные интерфейсы (Wi-Fi 6E, 2.5G LAN, USB 3.2 Gen 2x2) и удобный BIOS делают её надёжным выбором для игровой или рабочей системы.
Оценка: 8.5/10 — отличный баланс цены и функциональности в среднем ценовом сегменте.
Альтернативы для рассмотрения:
- MSI PRO B650-P WIFI — больше SATA портов (6 вместо 4), ориентирована на геймеров
- MSI PRO B650-S (без Wi-Fi) — если беспроводная связь не нужна, можно сэкономить
