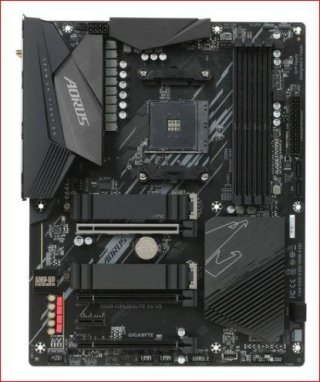

Подробный гайд-обзор Материнская плата GIGABYTE B550 AORUS ELITE AX V2
Ниже представлен подробный гайд-обзор материнской платы GIGABYTE B550 AORUS ELITE AX V2 — одной из самых популярных и сбалансированных плат на чипсете AMD B550 для сокета AM4. Этот обзор основан на технических спецификациях, результатах тестирований и отзывах пользователей.
1. Общее описание и позиционирование

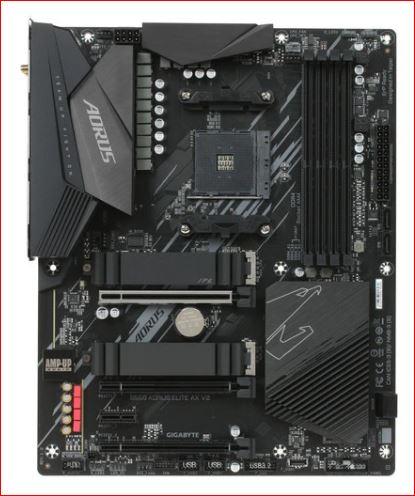

GIGABYTE B550 AORUS ELITE AX V2 (ревизия 1.0) — это полноразмерная материнская плата формата ATX, предназначенная для процессоров AMD Ryzen 3000, 4000 (G-Series) и 5000 серий. Версия «V2» получила оптимизированную трассировку памяти (Daisy Chain), улучшенное охлаждение и обновленную элементную базу по сравнению с оригинальной моделью, что сделало её одним из лучших выборов по соотношению «цена/качество» для игровых и рабочих сборок.
2. Ключевые технические характеристики
- Сокет: AMD AM4.
- Чипсет: AMD B550.
- Форм-фактор: ATX (30.5 x 24.4 см).
- Память:
4 слота DDR4, максимальный объем 128 ГБ. Поддержка частот до DDR4-4400 МГц (в разгоне, OC) для Ryzen 5000 и до DDR4-4733 МГц (OC) для APU с графикой Radeon
- Слоты расширения:
- 1 × PCIe 4.0 x16 (усиленный металлом, от процессора).
- 1 × PCIe 3.0 x16 (работает в режиме x2, от чипсета).
- 1 × PCIe 3.0 x1 (от чипсета).
- Накопители:
2 × разъема M.2 (один PCIe 4.0 x4/3.0 x4 от CPU, второй PCIe 3.0 x4 от чипсета) и 4 × SATA 6 Гбит/с.
3. Система питания (VRM) и охлаждение
Это одна из самых сильных сторон платы.
- Конфигурация VRM:
Цифровая схема питания 12+2 фазы (по схеме 6+6 параллельных фаз на процессор) с использованием 50-амперных DrMOS-сборок. Это обеспечивает стабильную подачу тока до 700 А в пике.
- Элементная база:
Твердотельные конденсаторы и дроссели с ферритовым сердечником, разъемы питания CPU 8-pin с цельными штыревыми контактами (Solid Pin).
- Охлаждение:
Массивные алюминиевые радиаторы на зоне VRM, соединенные тепловой трубкой. Под радиаторами M.2 и VRM используются термопрокладки с высокой теплопроводностью (5 Вт/м·К), что на 2.7 раза эффективнее обычных прокладок.
Практический вывод:
VRM спокойно выдерживает даже флагманские Ryzen 9 5900X и 5950X в стоке или с включенным Precision Boost Overdrive (PBO). Для серьезного ручного разгона топовых CPU радиаторы могут нагреваться до 85–95°C, но троттлинга не наблюдается при наличии хоть какого-то обдува в корпусе.
4. Слоты расширения и накопители
- M.2 с Thermal Guard:
Оба слота M.2 закрыты радиаторами. Верхний слот (M2A_CPU) поддерживает сверхбыстрые SSD PCIe 4.0 (до 6500+ МБ/с при использовании Ryzen 3000/5000), нижний (M2B_SB) работает на скоростях PCIe 3.0.
- Усиление:
Основной слот PCIe x16 оснащен металлической броней (Ultra Durable PCIe Armor), что предотвращает прогиб платы под тяжестью современных видеокарт (например, RTX 4070 Ti / RX 7800 XT и выше).
5. Сетевые интерфейсы и аудио
1. Сеть:
- Проводная: контроллер Realtek 2.5 GbE LAN (скорость до 2.5 Гбит/с).
- Беспроводная: модуль Intel Wi-Fi 6 AX200 (802.11ax, двухдиапазонный 2.4/5 ГГц, до 2.4 Гбит/с) + Bluetooth 5.0.
2. Аудио:
Кодек Realtek ALC1200 (по качеству сигнала близок к ALC1220). Плата оснащена аудиоконденсаторами премиум-класса (Nichicon Fine Gold и WIMA FKP2), выделенным слоем текстолита (Audio Noise Guard) для защиты от электромагнитных помех и усилителем для наушников. Звук чистый, с хорошим запасом мощности, что избавляет от необходимости в дискретной звуковой карте для большинства пользователей.
6. BIOS, утилиты и удобство сборки
- Q-Flash Plus:
Позволяет обновить BIOS с USB-флешки без установки процессора, оперативной памяти и видеокарты. Критически важная функция для совместимости с Ryzen 5000-й серии «из коробки».
- Smart Fan 5:
Гибкая настройка вентиляторов. Все разъемы гибридные (поддерживают как PWM, так и управление по напряжению), есть возможность привязки к нескольким датчикам температуры на плате.
- Внешняя панель:
Встроенная заглушка I/O Shield (упрощает сборку), кнопка Q-Flash Plus, 2 × USB 3.2 Gen 2 (Type-A, красные), 3 × USB 3.2 Gen 1 (Type-A), 2 × USB 2.0, оптический S/PDIF и 5 аудиоразъёмов.
- Внутренние разъемы:
Включают заголовок USB 3.2 Gen 1 Type-C для подключения к современным корпусам, а также колодки для адресной (ARGB) и обычной RGB-подсветки с поддержкой RGB Fusion 2.0.
7. Плюсы и минусы
Плюсы:
- Отличная 12+2-фазная система питания с DrMOS, способная раскрыть любые CPU AM4.
- Наличие Wi-Fi 6 (Intel AX200) и 2.5G LAN «из коробки».
- Два слота M.2 с полноценными радиаторами Thermal Guard.
- Встроенная заглушка портов и кнопка Q-Flash Plus.
- Оптимизированная трассировка памяти (Daisy Chain) для стабильного разгона ОЗУ.
- Адекватная цена в своем сегменте.
Минусы:
- Нет кнопки включения/перезагрузки на самой плате (неудобно при сборке вне корпуса).
- Всего один разъем USB 3.2 Gen 2 Type-C на передней панели (у конкурентов иногда бывает два).
- Аудиокодек ALC1200, хоть и хорош, формально является немного упрощенной версией флагманского ALC1220-VB (хотя на слух разница минимальна).
- Чипсетный слот M.2 ограничен скоростью PCIe 3.0.
8. Итоговая рекомендация
GIGABYTE B550 AORUS ELITE AX V2 — это эталонная плата среднего и верхне-среднего ценового сегмента.
- Идеально подходит для:
Ryzen 5 5600(X), Ryzen 7 5700X3D и Ryzen 7 5800X3D. Для этих процессоров её VRM и функционала хватит с огромным запасом.
- Допустима для:
Ryzen 9 5900X / 5950X, но при условии хорошего обдува зоны VRM в корпусе и без экстремального ручного разгона.
- Не рекомендуется для:
Устаревших систем на A320/B450, если у вас уже есть рабочая плата, или для сборок с процессорами Ryzen 1000/2000-й серии (официальная поддержка на B550 для них ограничена или отсутствует).
Если вы собираете новую систему на AM4 или делаете апгрейд с B450, эта плата предлагает один из самых полных и надежных наборов функций без переплаты за избыточный функционал премиум-класса (как у X570).
Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.
