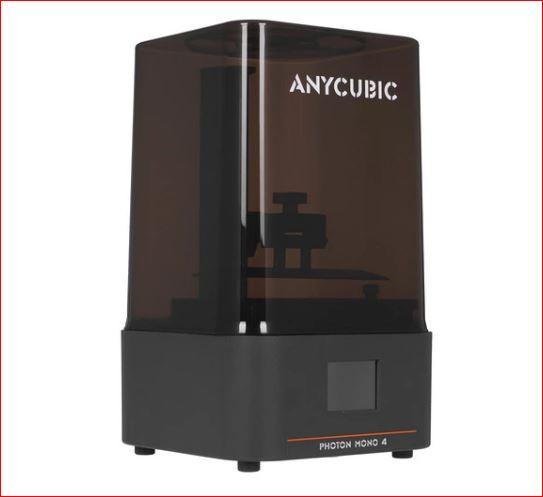

Подробный гай-обзор 3D принтер Anycubic Photon Mono 4
Вот подробный гайд-обзор на фотополимерный 3D-принтер Anycubic Photon Mono 4, основанный на актуальных технических данных и опыте эксплуатации. Этот аппарат позиционируется как устройство, делающее высокоточную печать с разрешением 10K доступной для широкого круга пользователей.
1. Технические характеристики
- Технология печати: LCD (УФ-отверждение жидкой фотополимерной смолы через монохромный экран).
- Экран: 7-дюймовый монохромный LCD.
- Разрешение экрана: 10K (9024 × 5120 пикселей).
- Размер пикселя (XY): 17 × 17 мкм (обеспечивает высочайшую детализацию, сравнимую с более дорогими моделями).
- Область печати: 153.4 × 87 × 165 мм (один из самых больших объемов в своем ценовом сегменте).
- Скорость печати: до 50 мм/ч (стандартная смола) или до 70 мм/ч (высокоскоростная смола) при высоте слоя 0.1 мм.
- Высота слоя: 0.03 – 0.15 мм.
- Источник света: Оптимизированная параллельная матрица (система LighTurbo), длина волны 405 нм, интенсивность ~3000 мкВт/см², равномерность засветки 80–90%.
- Управление: 2.8-дюймовый TFT сенсорный дисплей.
- Интерфейс подключения: USB (флешка в комплекте).
- Выравнивание стола: Ручное 4-точечное.
- Пленка ванночки: FEP.
- Габариты и вес: 230 × 235 × 391 мм, 4 кг.
2. Комплектация
В коробке производитель поставляет всё необходимое для старта:
- Сам принтер, платформа печати и ванночка для смолы.
- Защитная пленка для экрана и набор для его очистки.
- Набор шестигранных ключей (2, 2.5 и 3 мм).
- Средства индивидуальной защиты (маска-респиратор и две пары нитриловых перчаток).
- Бумажные фильтры для смолы (5 шт.).
- Два скребка для очистки платформы (пластиковый и металлический).
- USB-флешка на 4 ГБ (содержит инструкции и слайсер).
- Адаптер питания (24В, 2.5А).
- Лист для выравнивания стола и инструкция.
3. Преимущества (Плюсы)
* Феноменальная детализация:
Разрешение 10K и пиксель 17×17 мкм делают слои практически невидимыми невооруженным глазом, что критично для миниатюр, ювелирных мастер-моделей и стоматологии.
* Отличная экосистема и простота:
Принтер поставляется с предварительно собранными основными компонентами, что сводит время настройки к минимуму.
* Тихая работа:
Слышен только легкий шум вентиляторов охлаждения электроники и источника света, что позволяет использовать его дома.
* Стабильность оси Z:
Пользователи отмечают отсутствие смещения слоев даже при длительных печатях.
* Большой объем печати:
Позволяет печатать несколько средних моделей за один раз или одну крупную (например, шлем или крупную статуэтку) без необходимости разрезки.
4. Недостатки и ограничения (Минусы)
* Отсутствие Wi-Fi:
Управление и передача файлов осуществляются только через USB-флешку, что не позволяет запускать или мониторить печать удаленно.
* Нюанс с защитной пленкой:
Из-за конструктивной особенности рамки экрана, при наклейке защитной пленки по краям могут оставаться воздушные пузыри, которые сложно выгнать.
* FEP-пленка в ванночке:
В базовой версии используется FEP-пленка, которая изнашивается быстрее и требует более частой замены, чем ACF-пленка (которая установлена в версии Photon Mono 4 Ultra).
* Маленький экран управления:
2.8-дюймового дисплея может быть недостаточно для комфортного просмотра превью сложных моделей.
5. Пошаговый гайд по настройке и первому запуску
Шаг 1: Подготовка рабочего места
Фотополимерная смола токсична в жидком виде. Работайте в хорошо проветриваемом помещении, используйте перчатки и маску из комплекта. Подготовьте безворсовые салфетки и изопропиловый спирт (IPA) для промывки.
Шаг 2: Сборка и калибровка стола
- Установите платформу печати на держатель оси Z и затяните винты шестигранником.
- Положите на экран обычный лист бумаги (чтобы не поцарапать его при калибровке).
- Опустите стол вниз до соприкосновения с бумагой.
- Ослабьте 4 винта на платформе.
- Прижмите платформу к листу бумаги и поочередно затяните винты крест-накрест, обеспечивая плотное и равномерное прилегание.
Шаг 3: Установка защитной пленки
Обезжирьте экран, аккуратно наклейте пленку из комплекта, начиная с одного края и постепенно разглаживая ее ракелем, чтобы выгнать воздух. Действуйте медленно, чтобы минимизировать риск образования пузырей.
Шаг 4: Настройка слайсера
В комплекте идет Anycubic Photon Workshop, но также отлично поддерживаются ChituBox и Lychee Slicer.
Пример стартовых настроек для стандартной смолы (например, Anycubic ABS-Like Pro 2) при высоте слоя 0.05 мм:
- Высота слоя: 0.05 мм
- Количество нижних (базовых) слоев: 5–6
- Время засветки нижних слоев: 45–50 секунд
- Время засветки обычных слоев: 3.5–4.5 секунды
- Скорость подъема (Lift speed): 60–90 мм/мин
- Скорость опускания (Retract speed): 120–150 мм/мин
- Пауза перед засветкой (Light-off delay): 1 секунда (помогает снизить нагрузку на пленку и улучшить детализацию).
Совет:
Всегда печатайте тестовую модель (например, XF-004 или R_E_R_F тест) для точной калибровки времени экспозиции под конкретную смолу.
Шаг 5: Печать и постобработка
- Залейте смолу в ванночку (предварительно встряхнув бутылку).
- Запустите печать с USB-флешки.
- После завершения снимите модель, промойте ее в спирте (ультразвуковая мойка улучшит результат).
- Удалите поддержки и отправьте модель на финальную УФ-досветку в специальной камере или на солнечном свету.
6. Рекомендации по обслуживанию
- Регулярно протирайте экран и FEP-пленку от пыли и капель смолы мягкой безворсовой тканью.
- Если модель прилипает к дну ванночки слишком сильно, проверьте натяжение FEP-пленки (она должна быть натянута как барабан).
- Для продления срока службы экрана не оставляйте принтер включенным с открытой крышкой под прямыми солнечными лучами.
7. Итоговый вердикт
Anycubic Photon Mono 4 — это «топ за свои деньги» в мире фотополимерной печати. Он идеально подходит для новичков благодаря простоте настройки и наличию всех необходимых аксессуаров в коробке, а опытным пользователям предлагает качество поверхности и детализацию, которые раньше были доступны только в устройствах профессионального класса.
Если вам критически важен Wi-Fi и более долговечная ACF-пленка, стоит рассмотреть старшую модель Photon Mono 4 Ultra, но для 90% задач базовой версии Mono 4 более чем достаточно.
Мы делимся этой технической информацией, чтобы помочь вам в выборе — используйте её с пониманием. Статья носит рекомендательный характер.
