Mesh Bed Leveling на Ender 3 Pro: Ручная калибровка стола в Marlin 2

Для ручной калибровки стола по сетке (Mesh Bed Leveling) на Ender 3 Pro с прошивкой Marlin 2 сопло перемещается по 9 или более точкам. Высота каждой точки настраивается с помощью листа бумаги до появления легкого трения, затем данные сохраняются в память принтера (EEPROM) и используются при печати для компенсации неровностей.

Ручная калибровка

1. Предварительный нагрев: Прогрейте стол и сопло до ваших стандартных температур печати (например, 60°C для стола и 200°C для PLA).
2. Перейдите в меню калибровки: На экране принтера выберите Motion (Движение) → Bed Leveling (Выравнивание стола) → Level Bed (Выровнять стол).

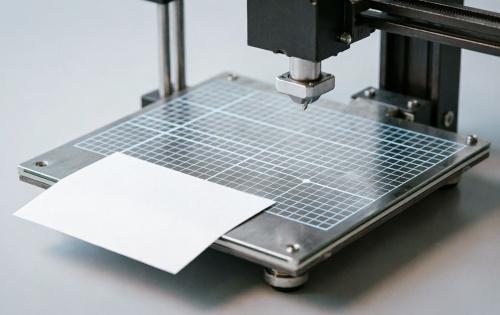

3. Первая точка: Принтер переместит сопло в первую точку. Подложите под сопло стандартный лист бумаги (или калибровочный щуп).
4. Регулировка: Используйте энкодер (колесико управления) принтера, чтобы изменить расстояние между соплом и столом для текущей точки. Добейтесь того, чтобы сопло слегка цепляло бумагу, оставляя возможность двигать её с небольшим сопротивлением. Нажмите на энкодер, чтобы подтвердить значение.
5. Финальная настройка: Принтер автоматически перейдет к следующей точке. Повторите процесс для всех точек сетки (обычно их 9).
6. Сохранение в память: После завершения калибровки всех точек перейдите в меню Configuration (Настройки) и выберите Store Settings (Сохранить настройки), чтобы зафиксировать созданную сетку в EEPROM.

Настройка слайсера (обязательно)

Чтобы принтер учитывал созданную сетку во время печати, её необходимо активировать в стартовом G-коде.

1. Откройте настройки вашего слайсера (Cura, PrusaSlicer, OrcaSlicer).
2. Перейдите в настройки принтера и найдите раздел Start G-code.
3. После команды G28 (авто-домой) добавьте команду M420 S1:

...
G28 ; Авто-домой для всех осей
M420 S1 ; Включение компенсации стола по сетке
...

Дополнительная регулировка по высоте

Две важнейшие настройки Marlin, которые часто путают новичков, — это Bed Z (Z-offset) и Fade Height (высота затухания). Они работают в паре, но отвечают за совершенно разные этапы печати.

Bed Z (Z-offset): Фундамент первого слоя

• Что это такое: Это фиксированное, глобальное расстояние между соплом и физическим столом в точке Z = 0.
• Зачем нужно: Ни один концевой выключатель или датчик (BL-Touch) не знает точного расстояния от кончика сопла до поверхности. Z-offset «объясняет» принтеру, где именно находится ноль, чтобы первый слой идеально лёг на стол.
• Как работает: Настройка применяется ко всей печати от начала до конца. Если Z-offset выставлен неправильно, пластик либо не прилипнет (сопло слишком высоко), либо сопло начнёт царапать стол (сопло слишком низко).

Fade Height: Выравнивание геометрии детали

• Что это такое: Это высота по оси Z, на которой принтер полностью отключает компенсацию кривизны стола (активированную через ручную сетку Mesh Leveling или датчик).
• Зачем нужно: Кривой стол заставляет оси Z постоянно двигаться вверх-вниз на каждом слое, повторяя рельеф поверхности. Если печатать так до самого верха, то готовая высокая деталь получится скошенной или волнистой, повторяя дефекты стола.
• Как работает: При установке значения (например, 10 мм) принтер с каждым слоем начинает все меньше и меньше корректировать движения по Z. К высоте 10 мм компенсация падает до нуля, и печатающая головка начинает двигаться идеально ровно относительно рамы принтера. Верхняя часть детали получается безупречно плоской.

Разница и взаимодействие

Рекомендации по настройке

Не оставляйте Fade Height равным 0. Оптимальное значение — от 3 до 10 мм. Этого расстояния достаточно, чтобы плавно сгладить неровности стола и не испортить модель.
