Физика процесса: термодинамика усадки, коробления и расслоения

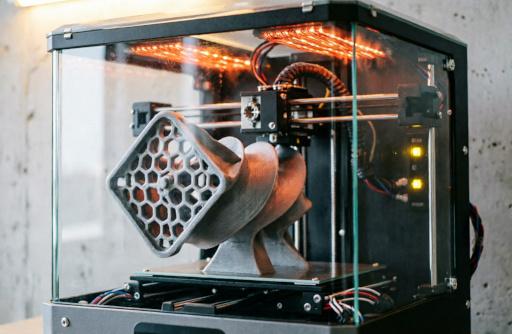

Термокамера в технологии Fused Deposition Modeling (FDM), также известной как Fused Filament Fabrication (FFF) — это не просто внешний кожух для принтера, а сложный инженерный элемент. Его задача — создавать контролируемую тепловую среду вокруг зоны печати. Главная цель — управлять скоростью охлаждения расплавленного термопластика после его нанесения на стол. Именно этот фактор определяет качество, размерную стабильность и механические свойства готового изделия. Без термокамеры или иных методов контроля температуры большинство инженерных полимеров печатать невозможно без серьезных дефектов, таких как коробление и расслоение. Понимание физики этих явлений — отправная точка для любого исследования термокамер.
Ключевое различие между пассивным и активным нагревом кроется в способе поддержания температуры. Пассивное решение полагается исключительно на теплоизоляцию внутреннего объема. Оно замедляет охлаждение за счет тепла, которое выделяют сам принтер, нагревательный стол и уже напечатанные слои. Такой подход обладает низким КПД и высокой инерционностью: он сильно зависит от начальной температуры и не может компенсировать значительные теплопотери, особенно в холодных помещениях. Активный нагрев использует специализированный элемент (например, PTC-нагреватель, силиконовую плиту или ТЭН), который постоянно подводит энергию, поддерживая заданную температуру независимо от внешних условий. Это обеспечивает высокую точность, стабильность и быстрый выход на режим, что делает активный нагрев стандартом для работы с высокотехнологичными материалами.
Коробление, или «warping», — один из самых частых и разрушительных дефектов при печати пластиков, склонных к усадке (ABS, ASA, Nylon). Его фундаментальная причина — внутренние напряжения, возникающие из-за неравномерного охлаждения и связанной с ним усадки материала. Процесс можно разложить на несколько шагов. Во-первых, расплавленный пластик, выходящий из экструдера при высокой температуре (например, 240 °C для ABS), попадает в среду с гораздо более низкой температурой (например, 20 °C). Резкий перепад вызывает быстрое остывание и сжатие. Во-вторых, поскольку печать послойная, нижние слои уже остыли, затвердели и стали жесткими, тогда как верхние еще горячие и продолжают усаживаться. Эта разница создает огромные термические градиенты внутри конструкции. Горячие слои пытаются сжаться, но их движение блокируют ранее отвердевшие, более жесткие участки. В результате в материале накапливается упругая деформация и внутреннее напряжение. Эти напряжения стремятся освободиться: если сила, действующая на края и углы детали, превышает силу адгезии к столу, края отгибаются вверх. Это и есть коробление. Геометрия детали играет важную роль: квадратные или прямоугольные модели с большим соотношением площади к объему и концентрацией напряжений в углах страдают больше всего. Коэффициент теплового расширения (КТР) также критичен: полимеры имеют высокий КТР, то есть значительно меняют размеры при изменении температуры, что усугубляет проблему усадки.
Второй фундаментальный дефект, который устраняет термокамера, — расслоение, или потеря прочности на границе между слоями. Этот процесс напрямую связан с качеством межслойной адгезии. Чтобы два соседних слоя слились воедино, их полимерные цепи должны перемешаться и сплавиться на молекулярном уровне. Этот процесс, называемый межслойной диффузией, требует достаточной подвижности цепей, которая достигается только при температуре выше температуры стеклования (Tg) материала. Если новый горячий слой ложится на предыдущий, который уже сильно остыл (его температура значительно ниже Tg), новый пластик просто застывает на поверхности, не успевая проникнуть в микронеровности и смешаться с основой. В итоге между слоями образуется слабая плоскость раздела, что ведет к плохой прочности по оси Z и хрупкому разрушению детали. Активная термокамера решает эту проблему, поддерживая всю конструкцию при постоянной температуре, близкой к Tg материала. Это гарантирует, что каждый предыдущий слой остается достаточно «мягким» и реактивным для надежного схватывания с новым слоем, обеспечивая прочную связь. Исследования показывают: даже небольшие изменения температурного режима кардинально влияют на процесс. Например, увеличение времени охлаждения между слоями может снизить прочность на сдвиг примерно на 25%, так как сокращается окно для молекулярной диффузии. Таким образом, термокамера выполняет двойную функцию: замедляет общее охлаждение для предотвращения коробления и поддерживает температуру конструкции для идеальной межслойной адгезии. В совокупности это позволяет получать качественные, прочные и геометрически точные детали из широкого спектра инженерных полимеров.
Классификация и архитектурные решения: от пассивной изоляции до активного управления температурой
Архитектура термокамер для FDM/FFF-принтеров варьируется от простых изоляционных чехлов до сложных систем с активным нагревом, продвинутой циркуляцией воздуха и многоступенчатой фильтрацией. Выбор конфигурации зависит от требуемой производительности, бюджета и типа материалов. Можно выделить три основных типа камер: встроенные, внешние приставные и самосборные (DIY).
Встроенные термокамеры являются неотъемлемой частью конструкции принтера и представляют собой наиболее интегрированный и удобный вариант. Они характерны для современных премиальных моделей, таких как Bambu Lab X1E и X2D. Преимущества очевидны: идеальная механическая и программная интеграция, отсутствие необходимости в дополнительных модификациях, а также наличие продуманных решений по управлению, безопасности и фильтрации. Например, в принтерах Bambu Lab активный нагрев камеры, система фильтрации и управление вентиляторами полностью контролируются через единую интерфейсную панель или программное обеспечение Bambu Studio. Однако недостатком встроенных систем является их ограниченная гибкость и ремонтопригодность: любая поломка нагревателя или системы вентиляции может потребовать обращения в сервисный центр.
Внешние приставные камеры — универсальное решение, которое может быть как коммерческим аксессуаром, так и самодельным устройством. Коммерческие приставные нагреватели, такие как PTC-модули для Bambu Lab X1C, легко устанавливаются и подключаются к плате управления, добавляя принтеру функцию активного нагрева. Такие решения позволяют расширить возможности существующего оборудования. Самодельные приставные камеры дают максимальную свободу в выборе компонентов и дизайна, но требуют от пользователя технических знаний для правильной интеграции с контроллером, выбора источника питания и обеспечения безопасности.
Самосборные (DIY) термокамеры, часто создаваемые в рамках проектов с открытым исходным кодом, таких как Voron, представляют собой элитный сегмент рынка для профессионалов и энтузиастов, стремящихся к максимальной производительности и настройке. Эти камеры обычно строятся вокруг рамы 3D-принтера и состоят из теплоизоляционных панелей (часто из листового пенополистирола или композитных материалов), в которых предусмотрены отсеки для нагревателей и вентиляторов. Ключевая особенность DIY-решений — глубокая интеграция с продвинутыми прошивками, такими как Klipper, которые предоставляют беспрецедентный уровень контроля над всеми аспектами печати, включая точное управление температурой камеры с помощью PID-регулятора и сложные скрипты автоматизации. Хотя сборка такой камеры требует значительных усилий и экспертизы, результатом становится высокоэффективная и стабильная система, способная печатать сложнейшими инженерными материалами с минимальными дефектами.
Один из ключевых архитектурных элементов любой термокамеры — система циркуляции воздуха, обеспечивающая равномерное распределение температуры внутри замкнутого объема. Цель — минимизировать «холодные» и «горячие» зоны, возникающие из-за локального расположения нагревателя и особенностей теплоизоляции. Теоретически ламинарный (слоистый) поток воздуха, где слои движутся параллельно без смешивания, обеспечивает более стабильное распределение температуры по сравнению с турбулентным потоком, характеризующимся завихрениями. Однако на практике применение турбулентного потока с помощью мощных вентиляторов более распространено, так как он эффективнее перемешивает воздух и быстрее достигает термического равновесия. Тем не менее, циркуляция воздуха двойственна. С одной стороны, она необходима для однородности температуры, с другой — движение воздуха усиливает конвективные теплопотери через стенки камеры, снижая энергоэффективность. Поэтому в продвинутых системах, таких как Bambu Lab X1E/X2D, используется сложная логика управления вентиляторами. После прогрева камеры до целевой температуры основной вентилятор может отключаться, а вентилятор камеры работать на низкой скорости или быть выключенным полностью, чтобы минимизировать конвективные потери во время печати.
Безопасность — критически важный аспект при проектировании и эксплуатации термокамер, особенно при работе с горючими материалами и высокими температурами. Современные камеры должны иметь несколько уровней защиты. Первый уровень — система фильтрации воздуха. При печати многими инженерными пластиками (ABS, PC и их композитами) выделяется большое количество летучих органических соединений (ЛОС) и мелкодисперсных частиц, опасных для здоровья. Эффективные камеры, например, Bambu Lab X1E, оснащаются трехступенчатой системой очистки: первичный G3-фильтр задерживает крупные частицы, HEPA H12-фильтр улавливает до 99,95% частиц размером от 0,3 мкм (включая PM2,5), а гранулированный угольный фильтр (чаще всего на основе кокосовой скорлупы) абсорбирует вредные газы и запахи. Второй уровень — электрическая и термическая защита. Все нагревательные элементы, особенно работающие от сети переменного тока, должны быть оборудованы термопредохранителем, который размыкает цепь питания в случае аварийного повышения температуры (например, из-за забитого вентилятора или отказа охлаждения). Кроме того, многие нагреватели имеют встроенный датчик температуры для мониторинга рабочего режима. Третий уровень — системы безопасности принтера. Важная функция — обнаружение открытой дверцы («Open Door Detection»), которая может быть настроена на остановку печати при открывании для предотвращения травм или ошибок. Также система должна иметь возможность аварийного отключения в случае перегрева платы или других критических неисправностей, что обеспечивается программным контролем температуры всех ключевых узлов.
Материаловедение и температурные режимы: Влияние термокамеры на полимеры
Понимание поведения различных типов полимеров при термическом воздействии — ключ к правильному выбору температурного режима термокамеры. Полимеры, используемые в FDM/FFF-печати, условно делятся на две большие группы: аморфные и полукристаллические. Их фундаментальные различия в термическом поведении определяют, насколько критична установка термокамеры и каков должен быть ее рабочий режим.
Аморфные полимеры, такие как полилактид (PLA), поликарбонат (PC) и акрилонитрил-бутадиен-стирол (ABS), не имеют четко выраженной кристаллической структуры. Их молекулярная структура хаотична, подобно расплавленной нити спагетти. Основной температурой, определяющей их состояние, является температура стеклования (Tg). Ниже Tg аморфный полимер находится в твердом, хрупком состоянии. При нагреве выше Tg он переходит в вязкое, мягкое и эластичное («резиновое») состояние, становясь податливым к деформации. Именно этот переход ключевой для процесса FDM. Для обеспечения прочной межслойной адгезии необходимо, чтобы новая порция расплавленного пластика, выдавливаемая на предыдущий слой, была достаточно горячей, чтобы его полимерные цепи стали мобильными. Это позволяет им проникнуть в микронеровности поверхности и смешаться с цепями остывающего слоя, формируя прочную связь. Если вся конструкция поддерживается при температуре, близкой к Tg, каждый слой остается «клеящимся» для следующего, что обеспечивает высокую прочность на сдвиг и минимизирует риск расслоения. Коробление у аморфных полимеров также связано с Tg. Быстрое охлаждение создает большие температурные градиенты внутри детали, что приводит к неравномерной усадке и возникновению внутренних напряжений, особенно в краях, плохо сцепленных со столом. Поддержание камеры на температуре выше Tg замедляет охлаждение, позволяя материалу сжиматься более равномерно и снижая риск деформации.
Полукристаллические полимеры, к которым относятся полиамид (Nylon), полиэтилентерефталат (PETG), полиэтилен (PE), полибутилентерефталат (PBT), полиэтилен-2,6-нафталиндиат (PEN), полиэфиримид (PEI/Ultem), полиэфирсульфон (PPSU) и полиэфирэфиркетон (PEEK), демонстрируют гораздо более сложное и чувствительное к температуре поведение. Эти материалы, охлаждаясь от температуры экструзии, не просто переходят через Tg. Они начинают процесс кристаллизации — самоорганизации своих длинных молекулярных цепей в плотную, упорядоченную и упакованную кристаллическую структуру (ламеллярную структуру). Этот процесс имеет несколько критически важных особенностей. Во-первых, кристаллизация — экзотермический процесс, то есть сопровождается выделением тепла. Во-вторых, он сопровождается значительным объемным сжатием (усадкой) материала, которое может быть на порядок больше, чем у аморфных полимеров. В-третьих, кристаллизация очень чувствительна к скорости охлаждения. Если материал охлаждается слишком быстро, молекулы не успевают организоваться в кристаллы, и в структуре остается большое количество аморфной фазы. Если же охлаждение медленное, кристаллизация протекает более полно, и в материале формируется более высокая степень кристалличности.
Проблема для полукристаллических полимеров заключается в том, что кристаллизация и связанная с ней усадка происходят неравномерно по объему детали. Часть детали, например, близлежащая к столу, остывает быстрее, чем центральная часть. Быстро остывшие участки начинают кристаллизоваться раньше и достигают большей степени кристалличности, становясь жесткими и плотными. Медленно остывающие участки продолжают сжиматься и кристаллизоваться дольше. Разница в степени сжатия между этими участками создает огромные внутренние напряжения, которые приводят к сильному короблению, растрескиванию и даже отслоению детали от стола. Именно поэтому для печати на полукристаллических материалах, таких как ABS, Nylon, PC и PEEK, термокамера с активным нагревом является не опцией, а абсолютной необходимостью. Она поддерживает всю деталь на постоянной температуре, близкой к Tg, что замедляет охлаждение и позволяет ей кристаллизоваться более медленно и однородно по всему объему, минимизируя возникновение градиентов напряжений. Кроме того, медленное охлаждение дает больше времени для межслойной диффузии цепей, что улучшает прочность на сдвиг.
Степень кристалличности, достигнутая в процессе печати, напрямую влияет на конечные механические свойства детали. Детали с высокой степенью кристалличности обладают повышенной прочностью, жаропрочностью, химической стойкостью и размерной стабильностью. Однако полная кристаллизация может занять значительное время, а иногда и не произойти вовсе в условиях обычной печати. Поэтому для полукристаллических полимеров часто применяется процедура отжига (annealing) — последующий нагрев напечатанной детали до температуры, близкой к Tg, но ниже температуры плавления (Tm), на длительное время (часы). Это позволяет завершить процесс кристаллизации, «выжать» из детали остаточные внутренние напряжения и значительно улучшить ее механические характеристики. Таким образом, термокамера в процессе печати закладывает основу для получения нужной кристалличности, а отжиг служит для ее доведения до оптимального значения.
| Материал | Tg (°C) | Tm/Tc (°C) | Рекомендуемая температура камеры (°C) | Макс. рабочая температура камеры (°C) | Допустимый градиент ΔT (°C/ч) |
|---|---|---|---|---|---|
| PLA | ~55–65 | ~150–180 | 0 – 40 | 40 | Нет данных |
| PETG | ~75–85 | ~220–250 | 0 – 40 | 40 | Нет данных |
| ABS | ~95–110 | ~130–140 | 40 – 60 | 60 | 5 – 10 |
| ASA | ~100–110 | ~140–150 | 40 – 60 | 60 | 5 – 10 |
| PC | ~147–150 | ~220–230 | 40 – 60 | 60 | 5 – 10 |
| Nylon (PA6/PA12) | ~45–55 | ~210–220 / ~180–200 | 40 – 60 | 60 | 5 – 10 |
| PEEK | ~143 | ~340 | 100 – 150 | 150 | 2 – 5 |
| PEI (Ultem) | ~215 | ~217 | 100 – 150 | 150 | 2 – 5 |
| PPSU | ~190 | ~335 | 100 – 150 | 150 | 2 – 5 |
Примечание: Tg — температура стеклования, Tm — температура плавления, Tc — температура кристаллизации. Рекомендации основаны на данных производителей и научных исследований.
Инженерные аспекты реализации: Расчет мощности, выбор компонентов и обеспечение безопасности
Проектирование и сборка эффективной термокамеры требуют комплексного инженерного подхода, учитывающего теплотехнику, выбор компонентов и обеспечение безопасности. Ключевые задачи включают расчет необходимой мощности нагревателя, выбор оптимального теплоизоляционного материала, реализацию точной системы управления и защиту чувствительных электронных компонентов принтера от перегрева.
Выбор нагревательных элементов и расчет мощности — фундаментальный этап. На рынке представлены различные типы нагревателей, каждый со своими преимуществами и недостатками. PTC-нагреватели (термисторы с положительным температурным коэффициентом сопротивления) широко используются в коммерческих продуктах, таких как Bambu Lab X2D, благодаря своей встроенной функции саморегуляции. С ростом температуры их сопротивление возрастает, что автоматически снижает потребляемую мощность и предотвращает перегрев. Это делает их безопасными и надежными, однако они могут быть более дорогими и требовать специальных контроллеров для работы от сети переменного тока. Силиконовые нагревательные маты и ТЭНы (электрические трубчатые нагреватели) — более доступные и универсальные решения, часто применяемые в DIY-проектах. Они обеспечивают высокую плотность мощности, но требуют внешнего термостата или PID-контроллера для предотвращения перегрева.
Расчет необходимой мощности нагревателя основан на балансе тепловых потерь. Теплоотдача из камеры происходит за счет трех основных механизмов: теплопроводности через стенки, конвекции (переноса тепла движущимся воздухом) и теплового излучения. Для практических расчетов можно использовать закон Ньютона-Рихмана-Кирхгофа для конвекции:
q_conv = h * A * (T_камеры - T_окр)
где h — коэффициент теплоотдачи, зависящий от скорости воздуха и геометрии, A — площадь поверхности, а (T_камеры - T_окр) — разница температур. Общие тепловые потери Q_потерь можно оценить как сумму потерь по всем механизмам. Мощность нагревателя P_heat должна быть достаточной для компенсации этих потерь:
P_heat >= Q_потерь
Например, для камеры объемом 400x400x400 мм (площадь поверхности ~0,96 м²) с теплоизоляцией из пенополистирола (коэффициент теплопроводности λ ≈ 0,035 Вт/(м·К)) при толщине стенок 50 мм, желаемой температуре камеры 80 °C и температуре окружающей среды 20 °C, теплопотери только за счет теплопроводности составят около:
Q = (λ * A / d) * ΔT ≈ (0,035 * 0,96 / 0,05) * 60 ≈ 40 Вт
К этому нужно добавить потери за счет конвекции и радиации, а также запас на возможные просчеты, что приводит к необходимости использования нагревателя мощностью в несколько сотен ватт.
Выбор теплоизоляционных материалов напрямую влияет на энергоэффективность и скорость прогрева камеры. Основной характеристикой материала является его коэффициент теплопроводности (λ), измеряемый в Вт/(м·К). Чем ниже значение λ, тем лучше материал сопротивляется передаче тепла. Традиционные материалы, такие как минеральная вата (λ ≈ 0,04 Вт/(м·К)) и вспененный каучук (λ ≈ 0,035 Вт/(м·К)), являются хорошим и недорогим решением. Для более совершенных систем применяются современные материалы, такие как аэрогель (λ ≈ 0,015 Вт/(м·К)), который обладает исключительно низкой теплопроводностью, хотя и имеет высокую стоимость. Также используются композитные панели, например, пенополистирол, покрытый алюминиевой фольгой, что дополнительно снижает потери за счет теплового излучения. Выбор толщины теплоизоляции является компромиссом между эффективностью, весом и стоимостью.
Управление и автоматизация играют решающую роль в стабильности работы термокамеры. Для поддержания постоянной температуры используется система регулирования по пропорционально-интегрально-производной (ПИД). Эта система постоянно сравнивает текущую температуру (измеряемую датчиком, например, термопарой или термистором) с заданной и корректирует мощность, подаваемую на нагреватель, чтобы минимизировать ошибку. Большинство современных прошивок, таких как Klipper, поддерживают ПИД-контроль для нагревателей и предоставляют инструменты для автоматической калибровки ПИД-коэффициентов (PID_CALIBRATION), что критически важно для достижения стабильной работы без перегрева и колебаний температуры. Для управления мощностью нагревателя от сетевого напряжения (особенно для мощных AC-нагревателей) используются полупроводниковые реле (SSR), которые обеспечивают бесконтактное и долговечное переключение. Интеграция с open-source прошивками, такими как Klipper, и графическими интерфейсами, такими как Mainsail или Fluidd, открывает широкие возможности для настройки. Пользователь может создавать собственные скрипты для предварительного прогрева камеры и стола до нужных температур перед началом печати, управлять скоростью вентиляторов в зависимости от температуры или даже добавлять дополнительные сенсоры для мониторинга.
Защита электроники принтера от перегрева — обязательное требование, особенно при использовании мощных нагревателей и работе при высоких температурах камеры. Электронные компоненты, такие как драйверы шаговых двигателей, микроконтроллеры и блок питания, имеют свои пределы рабочих температур. Длительная эксплуатация при повышенных температурах приводит к их преждевременному выходу из строя. Наиболее надежным решением является размещение электроники вне основной тепловой зоны. Это достигается путем создания отдельного, хорошо вентилируемого отсека для контроллера и блока питания, который изолирован от камеры. Активное охлаждение этого отсека с помощью вентиляторов, создающих направленный поток холодного воздуха, дополнительно повышает надежность. В некоторых принтерах, например, Bambu Lab X2D, AC-плата, отвечающая за питание нагревателей, размещается в специально вынесенном контейнере. Если вынос электроники невозможен, необходимо обеспечить их эффективное охлаждение внутри камеры, используя радиаторы и вентиляторы, а также выбирать компоненты, рассчитанные на более высокие рабочие температуры. Некоторые системы, например, на принтерах Bambu Lab, имеют встроенную логику, которая ограничивает максимальную температуру камеры, если в экструдере находится материал, не рассчитанный на высокие температуры (например, PLA), чтобы предотвратить его размягчение и засорение канала.
Рынок готовых решений и экосистема DIY: Сравнительный анализ и практические рекомендации
Рынок термокамер для FDM/FFF-принтеров можно условно разделить на два больших сегмента: готовые коммерческие решения от крупных производителей и самодельные (DIY) проекты, поддерживаемые сообществом с открытым исходным кодом. Каждый из этих сегментов предлагает свои уникальные преимущества и недостатки, выбирая между удобством и интеграцией с одной стороны, и гибкостью и производительностью — с другой.
Готовые коммерческие решения сегодня доминируют в премиальном и профессиональном сегментах. Ключевым игроком в этом пространстве является Bambu Lab, чьи модели X1E и X2D являются примерами успешной интеграции термокамеры в один из самых производительных потребительских FDM-принтеров. X1E оснащен активным нагревом камеры до 60 °C, продвинутой трехступенчатой системой фильтрации (G3, HEPA H12, угольный фильтр на основе кокосовой скорлупы) и закрытым контуром управления вентиляторами. X2D развивает эту концепцию, предлагая двойной экструдер и еще более продвинутые системы управления температурой. Преимущества таких решений очевидны: они представляют собой полностью протестированную и надежную систему, которая работает «из коробки», имеет интуитивно понятное управление через фирменное ПО и прошивку, а также соответствует высоким стандартам безопасности и качества. Однако их цена значительно выше, чем у аналогов без камеры, а гибкость в модификациях и настройке ограничена.
Другие производители также предлагают решения с термокамерами. Creality, известный своими доступными и производительными принтерами, выпускает модели K1 Max/C, которые могут быть дополнены внешними камерами. Хотя они не всегда имеют встроенную активную камеру, их модульность позволяет пользователям самостоятельно ее добавить. Raise3D и Intamsys позиционируют себя в более промышленном сегменте. Их принтеры, такие как Raise3D N-series или Intamsys Legend+, изначально проектировались с учетом работы с высокотемпературными полимерами и оснащаются мощными термокамерами как стандартной функцией. Эти машины ориентированы на профессиональное использование, где надежность и воспроизводимость печати являются главным приоритетом. При выборе коммерческого решения важно обращать внимание на ключевые параметры: максимальная поддерживаемая температура камеры (должна соответствовать требованиям материала), эффективность теплоизоляции (определяет стабильность температуры), качество системы фильтрации (критично для здоровья при работе с ПС, АБС и т. д.), а также на ремонтопригодность и наличие технической поддержки.
Экосистема DIY (Do It Yourself), центром которой являются проекты с открытым исходным кодом, такие как Voron и RatRig, представляет собой противоположную крайность. Эти проекты ориентированы на пользователей, обладающих глубокими техническими знаниями и стремящихся к максимальной производительности и настройке. Сборка термокамеры для Voron — это стандартная процедура, подробно описанная в документации. Пользователь самостоятельно выбирает и закупает все компоненты: теплоизоляционные панели (обычно из листового пенополистирола), нагревательные элементы (часто PTC-панели или силиконовые маты), вентиляторы, датчики температуры и контроллер. Главное преимущество DIY — это беспрецедентный уровень контроля. Интеграция с прошивкой Klipper позволяет добиться высочайшей точности и стабильности температурного режима благодаря продвинутому ПИД-регулированию и возможности создания сложных скриптов для управления процессом печати. Пользователь может точно настроить скорость прогрева, температурные градиенты, работу вентиляторов и многое другое. Это открывает путь к печати на самых сложных и дорогих материалах, таких как PEEK, PEI и PPSU, которые практически невозможно напечатать на стандартных принтерах. Однако DIY-подход требует значительных временных и финансовых затрат, а также наличия навыков в области электротехники, программирования и сборки. Необходимо уметь правильно рассчитывать мощность, обеспечивать безопасность, настраивать прошивку и решать возникающие проблемы. Несмотря на это, экосистема Voron предоставляет подробные руководства по сборке и ремонту, а также активное сообщество на платформах Discord, готовое помочь с решением проблем.
| Характеристика | Bambu Lab X1E / X2D (Встроенная) | Creality K1 Max/C (Модульная) | Voron (DIY) |
|---|---|---|---|
| Тип камеры | Встроенная, активная | Внешняя, активная (дополнительно) | Самосборная, активная |
| Макс. температура камеры | 60 °C | Зависит от модуля | Зависит от нагревателя (до 150+ °C) |
| Система фильтрации | G3 + HEPA H12 + Угольный | Зависит от модуля | Зависит от модуля |
| Управление | Встроенная прошивка, UI | Встроенная прошивка, UI | Klipper (открытый исходный код) |
| Гибкость настроек | Ограничена производителем | Средняя, зависит от модуля | Очень высокая, полный контроль |
| Цена | Высокая | Средняя (базовая модель + камера) | Переменная, зависит от компонентов |
| Требуемые навыки | Минимальные | Средние (сборка) | Высокие (электроника, прошивка, сборка) |
| Ремонтопригодность | Ограниченная, требуется сервис | Высокая | Высокая |
Выбор между коммерческим решением и DIY-проектом зависит от конкретных целей пользователя. Для профессионала или предприятия, которому нужна стабильная, проверенная и надежная система для производства деталей, инвестиции в коммерческий принтер с встроенной камерой, такой как Bambu Lab X1E/X2D, могут быть оправданы. Для энтузиаста, исследователя или компании, стремящейся к максимальным технологическим возможностям и готовой инвестировать время в обучение и настройку, DIY-решение на базе Voron с прошивкой Klipper предлагает несравненно более высокий потенциал производительности и гибкости.
Экономическое обоснование и решение распространенных проблем
Принятие решения о покупке или самостоятельной сборке термокамеры для FDM/FFF-принтера должно основываться на четком экономическом обосновании, которое учитывает как первоначальные затраты, так и потенциальную экономию или доход от повышения качества и надежности печати. Кроме того, необходимо уметь решать распространенные проблемы, возникающие при эксплуатации термокамер.
Экономическое обоснование целесообразности внедрения термокамеры можно провести через анализ нескольких ключевых факторов. Во-первых, это стоимость материала и вероятность брака. Работа с инженерными полимерами, такими как ABS, PC, Nylon, PEEK, PPSU, является дорогостоящей. Стоимость одного метра филамента может составлять несколько долларов, а масса большой детали — сотни граммов. Печать такой детали может занимать часы, а ее брак из-за коробления или расслоения означает потерю не только материала, но и ценного времени. В таких условиях стоимость термокамеры (будь то готовый модуль или себестоимость самодельной) окупается за несколько успешных печатей. Во-вторых, это возможность печати на новых материалах. Термокамера открывает доступ к широкому спектру инженерных пластиков, которые невозможно напечатать без контроля температуры окружающей среды. Это позволяет создавать детали со специальными свойствами (высокая прочность, жаропрочность, химическая стойкость), которые могут использоваться в промышленных, автомобильных или авиационных приложениях, создавая новые бизнес-возможности. В-третьих, это повышение производительности и повторяемости. Стабильная температура камеры снижает количество попыток печати, необходимых для получения рабочей детали, и уменьшает время на настройку. Это особенно важно в производственных условиях, где каждая минута безотказной работы принтера имеет значение. Наконец, энергопотребление является фактором, который нужно учитывать. Хотя работа активной камеры потребляет электроэнергию (например, нагревательная плита может потреблять около 1000 Вт), современные системы с хорошей теплоизоляцией и эффективным управлением расходуют энергию рационально. Стоимость эксплуатации термокамеры, как правило, незначительна по сравнению с экономическим эффектом от снижения брака и повышения производительности. Например, для принтера Bambu Lab стоимость работы составляет около 3 центов в час.
Решение распространенных проблем и устранение неполадок — важная часть эксплуатации термокамеры. Одним из самых частых вопросов является: «Нужна ли термокамера для PLA/PETG?». Ответ — чаще всего нет, но есть важные оговорки. PLA, будучи аморфным полимером с относительно низкой температурой стеклования (~60 °C), хорошо держится на столе при комнатной температуре, особенно для малых и средних деталей. Однако при печати больших массивных объектов, на высоких скоростях или в холодных помещениях даже PLA может начать коробиться. В таких случаях прогрев камеры до 40–50 °C может значительно улучшить результат. PETG более капризен и склонен к короблению, поэтому для него прогрев камеры до 30–40 °C часто рекомендуется для стабильности печати. Таким образом, камера не является абсолютной необходимостью для этих материалов, но является мощным инструментом для повышения качества и надежности.
Еще одна распространенная проблема — камера не набирает заданную температуру. Возможные причины можно систематизировать:
- Недостаточная мощность нагревателя: Мощность нагревателя не компенсирует теплопотери через теплоизоляцию, особенно при большой разнице температур между камерой и окружающей средой.
- Плохая теплоизоляция: Стенки камеры имеют низкий коэффициент теплопроводности, есть щели, дверца плохо прилегает. Это приводит к высоким теплопотерям.
- Неисправность нагревательного элемента: Термопредохранитель на нагревателе сработал и разорвал цепь. Это может произойти из-за перегрева, вызванного забитым фильтром или остановившимся вентилятором.
- Проблемы с контроллером: Некорректно выставленные ПИД-параметры могут приводить к нестабильной работе и трудностям с достижением температуры. Необходимо выполнить процедуру автоподстройки ПИД.
- Забитый фильтр: Если в камере установлен вентилятор, забитый предфильтр или основной фильтр может серьезно ограничить воздушный поток, что приведет к перегреву самого вентилятора и, возможно, нагревателя, и срабатыванию термозащиты.
Борьба с запахом и вредными выделениями — это вопрос безопасности. При печати на многих пластиках, особенно на ABS, PC и их композитах, выделяются летучие органические соединения (ЛОС) и мелкодисперсные частицы, которые могут быть вредны при вдыхании. Эффективное решение этой проблемы лежит в плоскости системы фильтрации воздуха. Как было указано ранее, для очистки воздуха от частиц используется система, состоящая из фильтров разного уровня очистки. Для удаления запахов и ЛОС необходим угольный фильтр, изготовленный из активированного угля, например, на основе кокосовой скорлупы. Важно помнить, что угольный фильтр имеет ограниченный срок службы и насыщается со временем. Срок службы зависит от типа используемого материала: для низкоэмиссионных материалов (PLA, PC) он может составлять около 3 месяцев, а для высокоэмиссионных (ABS, PA, PETG) — всего около 1 месяца при ежедневной работе. Регулярная замена фильтров является обязательной мерой для обеспечения чистоты воздуха в помещении и безопасности оператора.
