Прошивка Creality Ender 3 Pro: как раскрыть потенциал и избежать «кирпича»

Гайд по замене прошивки Creality Ender 3 Pro: безопасность, ABL, тихие драйверы, сравнение Marlin и Klipper, инструкция по прошивке и восстановлению платы.

2026.05.27


Зачем менять прошивку и что это даёт?

Переход со стоковой прошивки на пользовательскую или профессиональную сборку для 3D-принтера Creality Ender 3 Pro давно перестал быть просто хобби энтузиастов. Сегодня это практически обязательный шаг для тех, кто стремится раскрыть аппаратный потенциал устройства и гарантировать безопасность эксплуатации. Штатное программное обеспечение, поставляемое с принтером, представляет собой минимально работоспособную версию, оптимизированную производителем исключительно для быстрого запуска и снижения себестоимости партии. Подобная экономия оборачивается серьёзными ограничениями: затрудняется качественная печать, усложняется калибровка, а в некоторых случаях возникают прямые риски для самого оборудования и расходных материалов. Установка современных решений на базе Marlin 2.1.x или архитектуры Klipper открывает доступ к функционалу, который нивелирует эти недостатки и кардинально повышает производительность и надёжность аппарата. Ключевыми аргументами в пользу апгрейда остаются безопасность, автоматизация выравнивания стола, бесшумная работа кинематики и глубокая кастомизация интерфейса и параметров экструзии.

Главная и наиболее критичная уязвимость ранних стоковых прошивок, особенно на 8-битных платах V1.1.x с микроконтроллером ATmega1284P, заключалась в полном отсутствии защиты от теплового разгона (Thermal Runaway Protection). Этот алгоритм призван предотвращать возгорание пластика или корпуса принтера при случайном отслоении термистора от нагревательного элемента. В случае обрыва датчика стандартный контроллер продолжает беспрепятственно подавать питание на ТЭН, разогревая его до критических температур. Хотя поздние релизы от Creality формально добавили эту функцию, без тонкой ручной настройки она часто оставалась пассивной. Современные пользовательские сборки, включая большинство вариантов Marlin, активируют защиту по умолчанию, что делает их одним из главных факторов пожарной безопасности.

Второй весомый аргумент в пользу замены ПО — полноценная поддержка периферийных систем автоматического выравнивания поверхности (ABL). Родные прошивки Creality не умеют работать ни с механическими зондами вроде BLTouch, ни с индуктивными или оптическими аналогами. Это вынуждает оператора вручную калибровать платформу перед каждой сессией, процесс, который отнимает время, отличается низкой точностью и часто приводит к дефектам первого слоя: отслаиванию, неравномерному прилипанию или «провалам». Прошивки на базе Marlin содержат нативную поддержку датчиков ABL. Они позволяют зашить в память автоматический цикл сканирования стола: принтер строит виртуальную сетку высот, измеряет отклонения в заданных точках и в реальном времени корректирует траекторию сопла. Подобная математическая компенсация гарантирует идеальный зазор по всей площади печати, что особенно критично для крупных моделей и существенно повышает прочность адгезии.

Третья сфера, где обновление ПО проявляет себя наиболее ярко, — акустический комфорт. Оригинальные платы Ender 3 Pro комплектовались драйверами шаговых моторов A4988. Они работают по принципу жёсткого переключения полярности обмоток, что неизбежно порождает характерный высокочастотный гул и вибрации, особенно заметные на повышенных скоростях. Современные 32-битные платы, такие как V4.2.7, переходят на микросхемы серии TMC2209, поддерживающие технологию StealthChop. Данный режим имитирует плавное синусоидальное управление током в катушках, снижая шум до уровня тихого шёпота. Однако для активации этой возможности требуется прошивка, способная корректно переключать режимы работы драйверов (StealthChop для бесшумности и SpreadCycle для максимального крутящего момента). Штатное ПО Creality такой гибкости не предоставляет. Сборки вроде Professional Firmware от Mriscoc дают полный контроль над TMC-чипами, позволяя назначать разные профили для каждой оси или динамически переключать их в зависимости от скорости перемещения. Дополнительно они внедряют алгоритм Linear Advance, который математически корректирует подачу филамента с учётом ускорений и инерции расплава. Это подавляет эффекты «выдувания» и «поддувания» на острых углах и при резких изменениях вектора движения, делая стенки деталей ровными и предсказуемыми.

Четвёртый аспект — глубина настройки и эргономика. Штатный интерфейс с монохромным экраном и механическими энкодерами предельно аскетичен: он позволяет менять лишь базовые величины вроде температуры и скорости печати. Кастомные сборки, включая TH3D Unified Firmware или решения от Jyers, расширяют меню до уровня полноценной панели управления. Появляются экраны мониторинга энергопотребления, возможность прямого запуска G-кода с USB-накопителя, расширенная диагностика состояния термодатчиков и кинематики. Подобные прошивки переводят взаимодействие с устройством из разряда «инженерного пульта» в категорию современных цифровых интерфейсов. Особенно ощутимо это на аппаратах, оснащённых цветными TFT-экранами DWIN, которые требуют специализированных драйверов для раскрытия своей графики и отзывчивости.

Наконец, апгрейд открывает доступ к продвинутым кинематическим функциям, недоступным в заводском варианте. Например, ориентация осей без концевых выключателей (Sensorless Homing) стала реальностью благодаря переходу на 32-битные архитектуры с драйверами TMC220x. Режим считывает обратную ЭДС обмоток, определяя упор в механический лимит без физических контактов. Это уменьшает количество подвижных деталей, исключает ложные срабатывания микровыключателей и повышает повторяемость позиционирования. Современные прошивки также поддерживают сложные кинематические схемы, альтернативные типы экструдеров и усовершенствованные PID-алгоритмы контроля температуры. Таким образом, замена ПО — это не просто косметическое обновление, а системная модернизация всего комплекса, превращающая базовый аппарат для знакомства с аддитивными технологиями в точный и надёжный производственный инструмент.

Железная идентификация: Как точно определить ваш процессор и версию платы

Корректное определение аппаратной платформы вашего Creality Ender 3 Pro, в частности марки материнской платы и установленного на ней микроконтроллера, является фундаментальным этапом перед любыми манипуляциями с программным обеспечением. Ошибка в идентификации, особенно касательно архитектуры процессора, остаётся главной причиной «окирпичивания» платы — состояния, при котором контроллер перестаёт принимать команды и блокирует возможность повторной прошивки. На рынке зафиксированы случаи замены оригинальных кристаллов STM32 на более доступные клоны от производителей вроде GigaDevice (GD32) или WCH (CH32). Несмотря на общую базу архитектуры ARM Cortex-M3, различия в регистровой модели и низкоуровневых драйверах делают их полную взаимозаменяемость условной и потенциально опасной. Поэтому опираться следует исключительно на проверенные методы диагностики.

Для новичков: Физическая идентификация

Для пользователей без профильного опыта в микроэлектронике наиболее надёжным остаётся визуальный осмотр. Он потребует аккуратного демонтажа защитного кожуха.

  1. Подготовка и вскрытие корпуса: Перед началом работ полностью отключите принтер от электросети. Кожух обычно состоит из нескольких пластиковых панелей, зафиксированных саморезами. Понадобится крестовая отвёртка. После демонтажа креплений аккуратно отсоедините гибкие шлейфы, идущие от материнской платы к дисплею, кнопкам управления и модулю питания. Шлейфы крайне хрупки; используйте тонкую пластиковую лопатку или аккуратное поддевание, чтобы не повредить контакты разъёмов. Необходимо полностью освободить плату для беспрепятственного доступа к её поверхности.

  2. Идентификация по маркировке на текстолите: Открыв доступ к плате, внимательно изучите зону вокруг крупного квадратного чипа. На стеклотекстолите рядом с ним обычно нанесена модель процессора. Наиболее распространённые варианты:

    • ATmega1284P: Характерен для ранних плат V1.1.x. На корпусе микросхемы можно встретить надпись ATmega1284P или AT1284P. Это 8-битная архитектура, относящаяся к первому поколению платформы.
    • STM32F103: Стандарт для 32-битных плат V4.2.2 и V4.2.7. Маркировка обычно выглядит как STM32F103RE, STM32F103ZE или иной индекс серии F1 с суффиксом F103. Префикс ST от STMicroelectronics однозначно указывает на оригинальный кремний.
    • GD32F103: Встречается на платах V4.2.7 и новее, если производитель решил оптимизировать логистику. На корпусе будет указано GD32F103 (например, GD32F103C8T6). Это китайский клон, созданный компанией GigaDevice.
    • CH32V208: Ещё один вариант замены, который может устанавливаться на поздние ревизии. Маркировка содержит обозначение CH32.

  3. Идентификация по маркировке на самом чипе: Если шелкография на текстолите стёрта или отсутствует, изучите верхнюю грань самого кристалла. На оригинальном STM32 обязательно присутствует логотип производителя STMicroelectronics. Его отсутствие — веское свидетельство установки стороннего или клонированного чипа.

Модель процессора Версия платы Типичная маркировка на чипе
ATmega1284P V1.1.x ATmega1284P / AT1284P
STM32F103 V4.2.2, V4.2.7 STM32F103xx (например, RE, ZE)
GD32F103 V4.2.7 и новее GD32F103xx (например, C8T6)
CH32V208 V4.2.7 и новее CH32V208

Для профессионалов: Программная идентификация

Опытные пользователи могут применить более универсальный метод — программный опрос, который позволяет определить модель чипа без вскрытия корпуса, при условии сохранности базового загрузчика.

  1. Чтение ID чипа через ST-Link: При наличии программатора ST-Link V2 можно подключиться к плате даже при частично повреждённой прошивке. С помощью утилиты STM32CubeProgrammer считывается уникальный аппаратный идентификатор микроконтроллера. Он однозначно указывает на серию и точную модель кремния. Даже в случае клонирования, ID-код часто отличается от эталонного STM32, что служит прямым сигналом к выбору соответствующей среды компиляции.

  2. Чтение ID чипа через USB-UART: Подключите преобразователь USB-UART к плате, предварительно переведя микроконтроллер в режим системного загрузчика. Для этого необходимо подать логическую единицу на контакт BOOT0, обычно путём временного замыкания контактов BOOT0 и 3V. После подачи питания подключитесь к последовательному порту через терминал (например, Arduino Serial Monitor) на скорости 115200 бод. Штатный загрузчик STM32, работающий через USART1, при старте может выводить диагностическую информацию, позволяющую точно определить архитектуру.

  3. Проверка через загрузчик: Большинство 32-битных контроллеров содержат в системной памяти встроенный загрузчик от производителя. Инструменты вроде STM32CubeProgrammer взаимодействуют именно с этим модулем. Характер реакции на команды инициализации также даёт исчерпывающую информацию о типе чипа.

Скрытый риск: Подмена чипов и «бутлуп»

Проблема замены оригинальных STM32 на клоны GD32 и CH32 лежит в основе большинства рисков при компиляции. Чипы совместимы на уровне инструкций ARM Cortex-M3, но расходятся на уровне драйверов и адресации регистров. Среда компиляции PlatformIO для Marlin строго разделяет окружения ststm32 и gd32. Выбор среды ststm32 при наличии на плате GD32 приведёт к генерации исполняемого файла, рассчитанного на регистры STM. При загрузке такого кода процессор не найдёт корректных адресов, не сможет инициализировать стек и войдёт в цикл бесконечной перезагрузки — «бутлуп». В этом состоянии принтер издаёт монотонный звуковой сигнал, не реагирует на команды и не загружает интерфейс. Единственный выход — полная перепрошивка через SWD-интерфейс с помощью ST-Link.

Для предотвращения подобного сценария настоятельно рекомендуется перед серьёзной сборкой провести экспресс-тест. Скомпилируйте минималистичную прошивку, задача которой — лишь мигать штатными светодиодами на плате. Успешное мигание подтверждает соответствие выбранной среды реальному чипу. Молчание или мгновенная блокировка требуют смены платформы в platformio.ini и повторной компиляции. Подобная проверка экономит часы отладки и предотвращает аппаратные поломки.

Эволюция материнских плат: От 8-битных ATmega1284P до 32-битных STM32/GD32

Экосистема Creality Ender 3 Pro прошла заметный путь развития, и ключевым драйвером этой трансформации стали материнские платы. Смена процессоров, драйверов шаговых двигателей, интерфейсов ввода-вывода и схем разводки напрямую диктовала возможности и ограничения каждой ревизии. Понимание этой эволюции необходимо для осознанного выбора прошивки и объясняет, почему некоторые модификации совместимы исключительно с определённым поколением оборудования. Можно выделить три условных этапа в развитии плат Ender 3 Pro: эпоху 8-битных микроконтроллеров, переход к 32-битным ARM-ядрам и этап дальнейшей стандартизации.

8-битная эра: Версии V1.1.3 и V1.1.4 с ATmega1284P

Первые поколения Ender 3 и Ender 3 Pro базировались на платах с 8-битным контроллером ATmega1284P от ATMEL (ныне Microchip). Решение своего времени, однако, быстро уперлось в архитектурные ограничения по сравнению с современными 32-битными ядрами. Ключевые характеристики плат V1.1.x:

  • Ограниченная производительность: 8-битная шина и тактовая частота около 16 МГц не позволяли обрабатывать сложные G-код файлы с высокой плотностью команд в реальном времени. Печать на повышенных скоростях сопровождалась пропусками шагов и рывками.
  • Дефицит памяти: ATmega1284P располагал 128 КБ флеш-памяти под прошивку и лишь 16 КБ оперативной памяти (RAM). Этого хватало для базовой кинематики, но совершенно исключало внедрение алгоритмов ABL или продвинутого Linear Advance.
  • Отсутствие встроенного USB-загрузчика: Штатный загрузчик не поддерживал обновление через USB-порт. Единственным каналом оставалась SD-карта. Для активации USB-прошивки требовалась ручная установка Optiboot, процесс, требовавший дополнительного программатора (например, Arduino Nano) и создававший лишний риск ошибок.
  • Драйверы A4988: Платы V1.1.x комплектовались микросхемами A4988. Они отличались доступностью и надёжностью, но сопровождались высоким уровнем акустического шума, особенно выше 50 мм/с. Регулировка тока осуществлялась механическим потенциометром, и неточная настройка вела либо к потере крутящего момента, либо к перегреву чипа.

Ревизия V1.1.4 принесла незначительные улучшения в схеме стабилизации напряжения, однако сохранила все фундаментальные ограничения 8-битной архитектуры.

32-битная эра: Версии V4.2.2 и V4.2.7 с STM32F103

Переход на 32-битные процессоры стал качественным скачком для всей линейки Creality. Платы V4.2.2 и V4.2.7 де-факто стали стандартом для модернизации.

  • Процессор STM32F103: Платы получили 32-битный ARM Cortex-M3 от STMicroelectronics, работающий на частоте 72 МГц. Прирост вычислительной мощности позволил обрабатывать G-код значительно быстрее, поддерживать высокие ускорения без потери шагов и стабильно работать с тяжёлыми кинематическими алгоритмами. Объём флеш-памяти вырос до 512 КБ–1 МБ, а RAM — до 64–96 КБ, что полностью покрыло потребности современных функций Marlin.
  • Драйверы TMC220x: Ключевое аппаратное улучшение. Если V4.2.2 ещё сохраняла A4988, то V4.2.7 получила встроенные TMC2208/TMC2209. Эти микросхемы поддерживают технологию SilentStepStick, кардинально снижают шум благодаря режиму StealthChop и позволяют реализовать ориентацию осей без физических концевиков, повышая точность и надёжность механики.
  • Улучшенные интерфейсы: 32-битные архитектуры располагают большим числом свободных GPIO-контактов и встроенных периферийных контроллеров, что упростило подключение внешних датчиков ABL и расширило возможности кастомизации.

На этом этапе возникла задача обратной совместимости: прошивка, оптимизированная под V4.2.2, не всегда стабильно работала на V4.2.7. Параллельно обострилась проблема подмены чипов, когда вместо STM32 на платах V4.2.7 стали встречаться GD32, что вызывало сбои компиляции при несовпадении сред сборки.

Поздние ревизии (V4.3.x и новее)

С выходом серии V4.3 и последующих модификаций Creality продолжила дорабатывать платформы, внося изменения, критичные для выбора ПО и периферии.

  • Изменения в распиновке: Назначение некоторых контактов было пересмотрено. Порты для подключения дисплеев или датчиков сместились, что сделало невозможной прямую установку старых модулей без адаптеров. Прошивки, скомпилированные под старую схему, на новых платах могут работать некорректно.
  • Поддержка новых датчиков: Параллельно развивалась экосистема измерительных модулей. Появились высокоточные акселерометры ADXL345 для калибровки Input Shaper. Современные прошивки обязаны иметь нативную поддержку этих устройств через I²C или SPI, расположение которых также варьируется в зависимости от ревизии.
  • Стандартизация и контроль качества: Несмотря на общий прогресс, на рынке всё ещё встречаются платы с дефектами пайки, некорректно установленными компонентами или упомянутой ранее подменой микроконтроллеров. Это подчёркивает необходимость самостоятельной аппаратной диагностики перед началом работ.

В таблице ниже представлено сравнение ключевых характеристик основных ревизий плат Ender 3 Pro.

Характеристика ATmega1284P (V1.1.x) STM32F103 (V4.2.2) STM32F103 / GD32F103 (V4.2.7 и новее)
Процессор 8-битный ATmega1284P 32-битный STM32F103 32-битный STM32F103 или GD32F103
Тактовая частота ~16 МГц 72 МГц 72 МГц
Флеш-память 128 КБ 512 КБ – 1 МБ 512 КБ – 1 МБ
ОЗУ 16 КБ 64 КБ – 96 КБ 64 КБ – 96 КБ
Драйверы шаговых двигателей A4988 (шумные) A4988 TMC2208 / TMC2209 (тихие, с бесконцевиковой ориентацией)
Поддержка USB-прошивки Только через загрузчик Optiboot Да (через загрузчик System Memory) Да (через загрузчик System Memory)
Основная проблема Ограниченная производительность и память Недостаточно тихие драйверы A4988 Подмена чипов STM32 на GD32/CH32, проблемы с совместимостью прошивок

Исторический контекст наглядно демонстрирует: выбор прошивки и метода её установки напрямую диктуется аппаратной конфигурацией. Попытка прошить 8-битную плату инструментами для 32-битных архитектур, или загрузка кода для STM32 на чип GD32, гарантированно приведёт к отказу системы.

Выбор пути: Сравнение экосистем готовых прошивок и самостоятельной компиляции

После точной идентификации железа перед пользователем встаёт стратегический выбор: использовать готовые сборки, разработанные сообществом, или самостоятельно компилировать Marlin из исходных кодов. Каждый маршрут обладает своими преимуществами, ограничениями и целевой аудиторией — от новичка до системного инженера.

Готовые решения: Базовый трек для начинающих

Для тех, кто хочет быстро получить преимущества современных прошивок без погружения в тонкости компиляции и ручной правки конфигурационных файлов, идеальным выбором становятся готовые сборки. Они уже скомпилированы разработчиками, содержат оптимальные пресеты для распространённых модификаций и минимизируют количество шагов до запуска системы.

  1. TH3D Unified Firmware: Одно из самых популярных решений для старта. Его главное достоинство — веб-конфигуратор, позволяющий настроить большинство параметров через браузер, минуя редактирование текстовых файлов. Пользователю достаточно выбрать модель принтера, тип установленных датчиков (например, BLTouch), конфигурацию экструдера и иные модули, после чего система автоматически генерирует готовый .bin файл. TH3D предлагает линейки сборок под различные дисплеи и функции, делая пакет универсальным для большинства сценариев.
  2. Professional Firmware от Mriscoc: Долгое время эта сборка считалась эталоном для владельцев Ender 3 Pro со штатным экраном. Отличается высокой стабильностью, широкой поддержкой модификаций и продвинутыми настройками, доступными прямо из меню принтера. Разработчик предоставляет детальные инструкции и регулярно выпускает обновления. Прошивка зарекомендовала себя как надёжное и мощное решение, не требующее глубоких технических знаний, но предлагающее больше гибкости, чем TH3D. Многие выбирают её для стоковых или слабо модифицированных аппаратов.
  3. Jyers / Custom UI: Направление для пользователей, установивших современные цветные дисплеи DWIN (часто снятые с моделей Creality Ender-3 V2). Jyers выпускает сборки, оптимизированные специально под эти экраны, обеспечивая эргономичный и визуально привлекательный интерфейс. Установка требует чуть больше внимания к деталям, однако результат сопоставим с коммерческими устройствами высокого класса.
Характеристика TH3D Unified Firmware Professional Firmware (Mriscoc) Jyers / Custom UI
Целевая аудитория Новички, ценящие простоту Средний уровень, стабильность, расширенные настройки Владельцы экранов DWIN
Метод настройки Веб-конфигуратор Редактирование файлов, меню принтера Редактирование файлов, меню принтера
Ключевые особенности Автоматическая генерация прошивки, поддержка множества моделей Высокая стабильность, продвинутые настройки PID, Pressure Advance Совместимость с экранами DWIN, кастомный UI
Сложность установки Очень низкая Низкая Средняя
Гибкость Ограничена возможностями конфигуратора Высокая Высокая

Среда разработки: Pro-блок для профессионалов

Для энтузиастов, стремящихся к полному контролю над каждым аспектом работы принтера, а также для владельцев нестандартных конфигураций (экструдеры BMG, сопла Mosquito, кастомные датчики), единственным верным путём остаётся самостоятельная компиляция Marlin. Процесс требует установки специализированной среды и базовых навыков работы с конфигурационными файлами.

  1. Настройка среды разработки: Де-факто стандартом стала связка редактора Visual Studio Code и плагина PlatformIO. Это мощная IDE, автоматизирующая скачивание библиотек, загрузку зависимостей и компиляцию. Рабочий процесс начинается с установки VS Code, добавления плагина PlatformIO, скачивания исходного кода Marlin с GitHub и импорта проекта в IDE.
  2. Работа с platformio.ini: Центральный файл конфигурации сборки. Здесь определяется вся архитектура проекта, включая платформу, процессор и, что критично, окружение сборки (environment). Именно здесь закладывается связь между аппаратной частью и кодом. Для плат Ender 3 Pro существуют специфичные конфигурации: для V4.2.7 с STM32F103 используется среда creality_v427_stm32, а с GD32F103 — creality_v427_gd32. Ошибка в выборе среды, как отмечалось ранее, ведёт к генерации некорректного бинарника и блокировке платы. Корректная настройка гарантирует использование правильных заголовочных файлов и драйверов.
  3. Редактирование Configuration.h и Configuration_adv.h: Ядро тонкой настройки. Эти файлы содержат тысячи строк с комментариями, описывающими каждый параметр. Оператор раскомментирует нужные директивы и задаёт значения, соответствующие его сборке.
    • Configuration.h: Базовые параметры: тип кинематики (CARTESIAN, DELTA, SCARA), габариты стола, шаги на миллиметр для каждой оси, направление вращения, типы термисторов и нагревателей.
    • Configuration_adv.h: Продвинутые настройки: ток драйверов TMC (HOLD и RUN), режимы StealthChop/SilentStepStick, параметры ABL, конфигурация BLTouch/CR-Touch, коэффициенты Pressure Advance, Linear Advance и иные алгоритмы компенсации.

Пример корректной конфигурации platformio.ini для платы V4.2.7:

; Конфигурация для STM32F103 на плате V4.2.7
[env:creality_v427_stm32]
platform = ststm32
board = creality_v427_stm32
framework = arduino
; список зависимостей Marlin
lib_deps =

; Конфигурация для GD32F103 на плате V4.2.7
[env:creality_v427_gd32]
platform = gd32
board = creality_v427_gd32
framework = arduino
; список зависимостей Marlin
lib_deps =

Самостоятельная компиляция — мощный, но требовательный путь. Он дарит полную свободу, но предполагает готовность к самостоятельному поиску решений в документации и профильных сообществах. Для профессионалов это единственный способ реализовать уникальные инженерные задумки и выжать максимум из аппаратной базы.

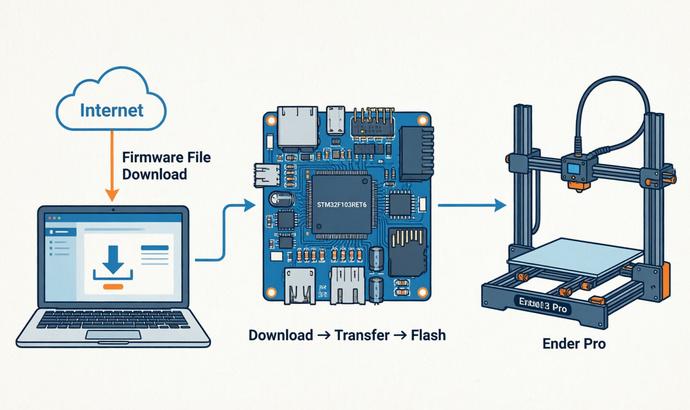

Пошаговый процесс прошивки: От безопасной установки до восстановления «окирпиченной» платы

Процесс обновления ПО для Creality Ender 3 Pro сильно зависит от текущего состояния аппарата и квалификации оператора. Мы разделим его на два сценария: безопасная установка готового .bin файла на работающий принтер (Сценарий А) и радикальное восстановление платы, полностью утратившей отклик (Сценарий Б).

Сценарий А (Новички): Прошивка готового .bin файла через SD-карту

Метод максимально безопасен и рекомендован для пользователей, чей принтер функционирует, но требует обновления. Не требует специализированного оборудования, достаточно стандартной microSD-карты.

  1. Подготовка SD-карты: Возьмите пустую карту объёмом до 32 ГБ и отформатируйте её в файловую систему FAT32. Критически важно установить размер кластера (Allocation Unit Size) ровно в 4096 байт (4 КБ). Большинство утилит выбирают этот параметр по умолчанию, однако в Windows его можно задать вручную командой format X: /FS:FAT32 /A:4096, где X — буква диска. Иные значения, например 512 или 8192 байт, часто приводят к невозможности чтения файла прошивки контроллером.
  2. Помещение файла прошивки: Скачайте готовый .bin файл (от TH3D, Mriscoc или Jyers). Именование строго регламентировано: большинство современных сборок ожидают файл firmware.bin. Некоторые версии требуют пары файлов: boot.bin и firmware.bin в корневом каталоге. Всегда сверяйтесь с инструкцией разработчика. Скопируйте файлы в корень карты.
  3. Прошивка принтера: Вставьте карту в слот. Найдите на плате кнопку с маркировкой «Boot», расположенную рядом с разъёмом SD. Нажмите и удерживайте её, после чего подайте питание на принтер. Через несколько секунд отпустите кнопку. Аппарат перейдёт в режим обновления, что обычно сопровождается изменением изображения на экране или миганием светодиода. Процесс занимает от нескольких секунд до пары минут. При успешном завершении принтер перезагрузится и выведет новый интерфейс.

Сценарий Б (Профи): Восстановление «окирпиченной» платы

Если принтер издаёт непрерывный звуковой сигнал, не реагирует на органы управления, экран не загорается или система зависла на старте, высока вероятность повреждения загрузочной области микроконтроллера. Единственный надёжный способ восстановления — прямая прошивка через отладочный интерфейс ST-Link V2.

  1. Подготовка инструментов:
    • Программатор ST-Link V2: Доступный и распространённый отладчик от STMicroelectronics.
    • USB-UART преобразователь (опционально): Для вывода отладочной информации.
    • Утилита STM32CubeProgrammer: Официальное ПО от ST для программирования микроконтроллеров.
    • Шлейфы Dupont: Для физического соединения программатора с платой.
  2. Подключение ST-Link к плате: Необходимо соединить программатор с 20-контактным SWD-разъёмом на материнской плате. Стандартная распиновка:
Цвет шлейфа Dupont Подключение на ST-Link V2 Подключение на Creality Ender 3 Pro (SWD) Назначение
Оранжевый SWDIO SWDIO Канал данных SWD
Белый SWCLK SWCLK Тактовый сигнал SWD
Черный GND GND Общий провод
Коричневый 3.3V 3.3V Питание 3.3V для программатора

Важно: Некоторые китайские копии ST-Link имеют инвертированную распиновку. Если соединение не устанавливается, попробуйте поменять местами SWDIO и SWCLK.

  1. Снятие защиты чтения (ROP): На многих контроллерах, включая STM32, по умолчанию активна защита от считывания (Read Out Protection). Она блокирует запись новой прошивки. В STM32CubeProgrammer подключитесь к целевому устройству. Если плата не определяется, попробуйте активировать опцию «Shared» в настройках соединения. После успешного подключения перейдите в меню Target -> Readout Protection. Если уровень защиты не установлен в «Off», перейдите в Options Bytes -> Modify, найдите бит RDP и установите его в значение 00 (No protection). Подтвердите запись. Это действие полностью очистит флеш-память, но откроет доступ для новой прошивки.
  2. Прошивка нового кода: После снятия защиты перейдите в меню Flash -> Download.... Укажите путь к .bin или .hex файлу. Убедитесь, что стартовый адрес флеш-памяти указан корректно (стандартно 0x08000000 для STM32). Нажмите Start. Утилита запишет код в память. По завершении отключите программатор и подайте питание. Принтер должен загрузиться с новой прошивкой.

Важные замечания по безопасности:

  • Не прошивайте 32-битную плату по USB без рабочего загрузчика: Если загрузчик повреждён или удалён, USB-прошивка невозможна. Остаётся только SWD-интерфейс.
  • Проверка питания драйверов: Нередко «пищащий» принтер сигнализирует не об ошибке кода, а о неисправности драйвера шагового двигателя. Это может быть вызвано завышенными значениями тока в Configuration_adv.h или физическим выходом чипа из строя. После прошивки проверьте параметры CURRENT_FOR_XY, CURRENT_FOR_Z. Снижение тока на 10–20% часто нормализует работу.
  • Риски для драйверов: Некорректно рассчитанные значения тока в Configuration_adv.h приводят к перегреву и выходу из строя драйверов TMC220x. Всегда начинайте с рекомендованных производителем значений и увеличивайте ток плавно, контролируя температуру радиаторов.

Альтернативный путь: Архитектура, преимущества и базовая настройка Klipper

Для энтузиастов, стремящихся к максимальной производительности и готовых погрузиться в экосистему Linux и сетевых протоколов, существует мощная альтернатива традиционным прошивкам вроде Marlin — архитектура Klipper. Это не просто код для материнской платы, а принципиально новая парадигма управления 3D-принтером. Вместо того чтобы полагаться на вычислительные ресурсы встроенного микроконтроллера, Klipper переносит всю тяжёлую математическую работу на внешний компьютер (Raspberry Pi, Orange Pi или специализированные платы вроде BTT CB1). Материнская плата принтера при этом превращается в «немую» исполнительную единицу, отвечающую исключительно за подачу команд нагревателям, вентиляторам и драйверам шаговых двигателей.

Архитектура Klipper

Центральным узлом системы выступает внешний компьютер (host), на котором работает серверное ПО. Он принимает G-код от слайсеров (PrusaSlicer, OrcaSlicer) и обрабатывает его. В отличие от Marlin, который выполняет кинематические расчёты, PID-регулирование температуры и управление ускорениями «на лету» на одном микроконтроллере, Klipper делегирует эти задачи мощному CPU внешнего компьютера. Получив рассчитанные значения, хост отправляет их на материнскую плату через UART, USB или Ethernet. Микроконтроллер на плате (будь то STM32 или даже ATmega1284P) в этой схеме работает лишь как буфер: он получает команды вида «повернуть ось X на N шагов со скоростью V» и немедленно передаёт их драйверам. Таким образом, MCU выполняет роль высокоскоростного ретранслятора, а не вычислительного ядра.

Подобная архитектура даёт Klipper колоссальные преимущества. Во-первых, производительность. Сложные расчёты выполняются на многоядерном процессоре, что позволяет принтеру обрабатывать G-код на скоростях и ускорениях, недоступных для 32-битного STM32. Во-вторых, гибкость. Все параметры сводятся в единый конфигурационный файл printer.cfg, что упрощает изменение кинематики, настройку бесконцевиковой ориентации и интеграцию новых датчиков. В-третьих, масштабируемость. С помощью скриптов можно внедрять практически любые функции: от мониторинга печати через камеру до интеграции с системами визуальной калибровки.

Преимущества Klipper 1. Высочайшая производительность: Позволяет достигать скоростей печати, физически недостижимых для Marlin на том же оборудовании. Особенно заметно при работе с моделями, насыщенными мелкими деталями и сложными кривыми, где традиционные прошивки могут давать сбои из-за переполнения буфера команд. 2. Продвинутая калибровка вибраций (Input Shaper): Встроенный высокоэффективный модуль анализирует резонансные частоты рамы (часто с помощью акселерометра ADXL345, подключённого к хосту) и автоматически подбирает параметры фильтра, «срезающие» резонансы. Это предотвращает «ringing» (волнистость) на поверхности деталей. 3. Коррекция давления (Pressure Advance): Функция, аналогичная Linear Advance, но реализованная значительно точнее. Она предварительно повышает давление в экструдере перед началом поворота, компенсируя инерцию расплава. Результат — отсутствие избыточной или недостаточной подачи на углах, идеально ровные стенки. 4. Простота настройки (после первоначальной): После базовой конфигурации printer.cfg любые дальнейшие изменения (замена хотэнда, установка датчика) сводятся к правке одного текстового файла, что существенно проще, чем навигация по десяткам файлов Marlin.

Базовая настройка Klipper

Настройка Klipper требует навыков работы с Linux, SSH и терминалом.

  1. Подготовка внешнего компьютера: Установите на Raspberry Pi (или аналог) ОС вроде MainsailOS или FluiddOS. Установите пакет Klipper согласно официальной документации.
  2. Подключение к плате принтера: Соедините принтер с хостом через USB-кабель. Это основной канал связи.
  3. Редактирование printer.cfg: Основной файл конфигурации. В нём описывается вся аппаратная часть:
    • [mcu]: Адрес микроконтроллера.
    • [printer]: Базовые метаданные принтера.
    • [stepper_x], [stepper_y], [stepper_z]: Шаги на миллиметр, лимиты скорости и ускорения.
    • [extruder]: Параметры экструдера, шаги на миллиметр, температурные лимиты.
    • [heater_bed]: Настройка нагревателя стола.
    • [temperature_sensor bed_temp]: Конфигурация термистора платформы.
    • [bltouch]: Описание датчика, указание порта подключения.
    • [input_shaper]: Параметры резонансных частот, измеренные через ADXL345.
    • [extruder] (секция pressure_advance): Коэффициент коррекции давления.

После сохранения printer.cfg и перезапуска службы Klipper принтер готов к работе. Управление осуществляется через веб-интерфейсы Mainsail или Fluidd, работающие параллельно с OctoPrint на хосте. Интеграция позволяет отслеживать прогресс, управлять очередью печати и просматривать файлы через браузер с любого устройства в локальной сети.

Переход на Klipper — это инвестиция времени в первоначальную настройку, но в долгосрочной перспективе он открывает возможности по скорости, точности и качеству печати, которые трудно достичь с помощью Marlin на идентичном аппаратном обеспечении.

Глоссарий ключевых терминов

  • Прошивка (Firmware): Программное обеспечение, напрямую управляющее аппаратными компонентами 3D-принтера. Это «мозг» устройства, интерпретирующий G-код и приводящий в движение двигатели, нагреватели и вентиляторы.
  • Bootloader (Загрузчик): Специальная программа, запускаемая при включении и отвечающая за загрузку основной прошивки. Некоторые загрузчики позволяют обновлять ПО через USB или UART, что критично для восстановления заблокированных плат.
  • Автоматическое выравнивание (ABL): Функция, позволяющая принтеру автоматически измерять высоту платформы в заданных точках и корректировать траекторию печати для обеспечения равномерного первого слоя. Требует датчика (например, BLTouch) и программной поддержки.
  • Linear Advance (Линейное ускорение): Алгоритм, динамически корректирующий подачу пластика в зависимости от текущей скорости и ускорения. Подавляет проблемы с выдуванием и поддуванием филамента на резких поворотах.
  • Входной шейпер (Input Shaper): Алгоритм анализа и подавления собственных механических резонансов рамы. Применяет «предускорение» к командам движения, чтобы нивелировать вибрации, проявляющиеся как смазанные края. Требует калибровки с акселерометром (ADXL345).
  • Бутлуп (Bootloop): Состояние, при котором микроконтроллер постоянно пытается загрузить прошивку, но не находит корректной точки входа. Принтер не инициализирует систему, может издавать звуковые сигналы и не реагировать на команды. Чаще всего вызван загрузкой кода, скомпилированного для другой архитектуры (например, STM32 на чип GD32).
  • Системная память (System Memory): Раздел флеш-памяти микроконтроллера STM32, содержащий заводской загрузчик. Может быть активирован принудительно и позволяет прошивать плату через UART даже при повреждении основной прошивки.
  • PlatformIO: Плагин для Visual Studio Code, служащий средой разработки и автоматизирующий компиляцию прошивок Marlin. Позволяет выбирать платформу, процессор и окружение сборки.
  • Klipper: Альтернативная система управления 3D-принтером, которая переносит сложные математические вычисления на внешний компьютер, освобождая микроконтроллер материнской платы от ресурсоёмких задач и превращая его в высокоскоростной исполнительный модуль.
×
